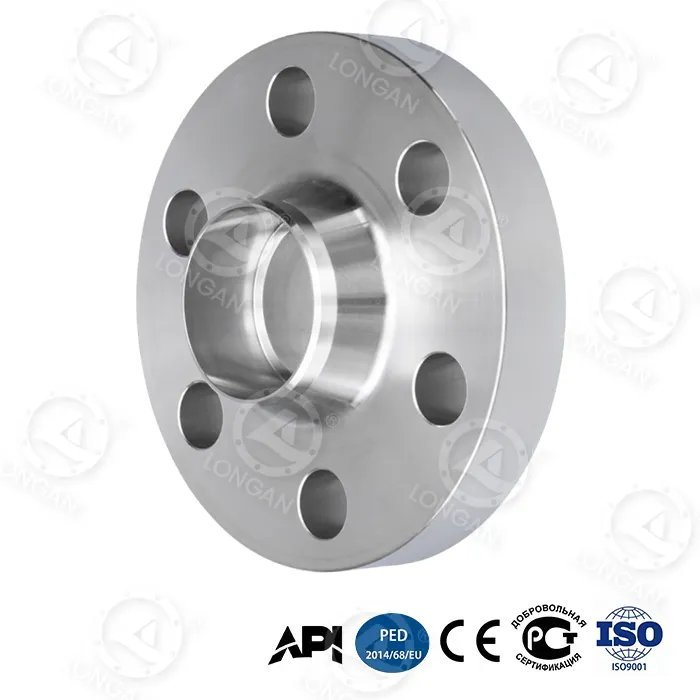

304 넥 맞대기 용접 플랜지

기술 사양

1. 재질인증(ASTM A182 F304)

요소 표준값 기능 테스트 케이스

Ni 8.0~11.0% 오스테나이트 안정성 9.2%

기음 ≤0.08% - 0.05%

Cr 18.0~20.0% 산화 부식 방지 18.8% (분광계)

2. 압력-온도

온도(°C) 클래스 150(bar) 클래스 300(bar)

300 13.2 35.8

200 15.8 42.7

38 19.6 51.1

3. 기계적 성질

매개변수 304 플랜지 값 표준 기준

내경 공차(NPS 12") ±0.25mm ASME B16.5 Table5

인장강도 515 MPa ASTM A182

항복 강도 205MPa ASTM A182

볼트 구멍 중심원 편차 ±0.8mm MSS SP-44

적용 가능한 시나리오

권장 시나리오 허용 가능한 미디어 금지 시나리오 대체 솔루션

저압 압축 공기 건조한 공기(이슬점 <-40°C) 황 함유 습한 공기 니켈 도금 탄소강

식품기기 유제품, 주스(pH>4.5) 염소 함유 소독제 316L 플랜지

상수도 담수, 식수 해수/고염소수(>50ppm Cl⁻) 316 플랜지

HVAC 온수(<80°C), 증기 염산/황산(pH<4) 하스텔로이 합금

304 넥 맞대기 용접 플랜지를 선택하는 이유는 무엇입니까?

1. 비용 절감

자재단가(기준) 수명 종합비용(10년)

316 플랜지 2.3x 15년 + 1.2x

304 넥 맞대기 용접 플랜지 1.6x 10년 + 1.0x

탄소강 플랜지 1.0x 2년 (녹 누출) 2.8x

2. 구조설계의 장점

씰링 표면 정확도: 304 스테인레스 스틸 넥 용접 플랜지의 RF 표면 거칠기는 125-250μin Ra로 가스켓 씰링의 신뢰성을 보장합니다.

테이퍼드 넥 전환: 응력 집중 계수를 40% 줄이고 용접 피로 수명을 연장합니다.

3. 기본 내식성

염수분무시험 : 500시간 동안 붉은 녹이 발생하지 않음

크롬-니켈 보호층: Cr 함량 ≥18%는 부동태 피막을 형성하여 물, 증기 및 약산(pH>4.5)으로 인한 부식을 방지합니다.

제한 사항 설명: 염화물 이온이 50ppm 이상(예: 해수) 포함된 환경에는 적합하지 않으며 현재 316을 업그레이드해야 합니다.

FAQ

Q1: 316 플랜지와의 비용 차이는 무엇입니까?

답변: 304 넥 맞대기 용접 플랜지의 가격은 동일한 사양에서 (니켈과 몰리브덴 함량의 차이로 인해) 30~35% 저렴합니다. 매체에 염화물 이온/산이 포함되어 있지 않으면 304를 선택하는 것이 더 경제적입니다.

Q2: 304를 실외 파이프에 사용할 수 있습니까?

답변: 낮은 습도(<60%) RH) 염분이 없는 환경에서 오랫동안 사용할 수 있습니다. 해안/산업 지역에서는 부식 방지 코팅이 필요합니다. 그렇지 않으면 2~3년 내에 구멍이 생길 수 있습니다.
