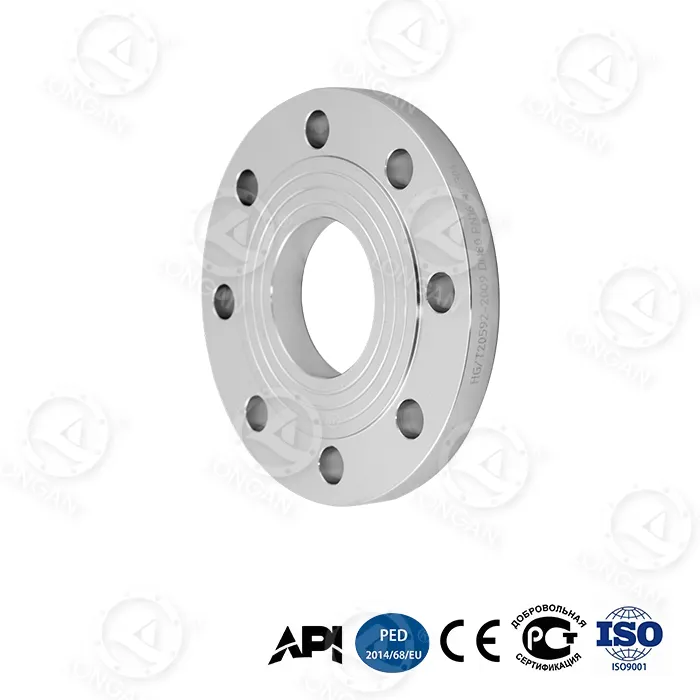

플랫 플랜지

기술적 특징

1. 동적 밀봉 성능 향상

헬륨 테스트 표준에 따라 누출율은 업계 평균보다 10⁻⁴ 높은 10⁻⁶ mbar·L/s에 도달할 수 있습니다.

사이클 수명: 15MPa→0MPa 교대, 플랫 플랜지는 10,000회의 압력 변동 테스트를 통과했습니다.

핵심 기술: 레이저 에칭 이중 나선형 씰링 패턴으로 씰링 표면의 접촉 압력을 기존 플랫 플랜지보다 10MPa 더 높은 28MPa로 높입니다.

2. 무게는 45% 감소하고, 공간점유율은 60% 감소합니다.

두께: 기존 플랜지: 20-30mm, 당사 제품은 12±0.2mm로 거의 두 배입니다.

무게: 304 스테인레스 스틸 재질은 1.8kg/개에 불과한 반면, 동일한 구경의 국가 표준 플랜지의 무게는 3.3kg입니다.

컴팩트한 장비실로 설치 공간을 0.35m²/플랫 플랜지 100개로 절약할 수 있어 비용이 절감됩니다.

3. 내식성 2배 향상

염수 분무 테스트: ASTM B117 표준 2,000시간 녹 발생 없음

코팅 기술: 산 및 알칼리 저항성 pH 범위 1-13, 5μm 나노 Al₂O₃ 복합 코팅

적용 가능한 매체: 액체 염소(99.8%) 및 진한 황산(98%)과 같은 극한 유체를 덮는 LNG(-162°C).

설치 효율성

링크 기존 플랜지 플랫 플랜지 효율성 향상

볼트 조임 토크 85Nm(4개 코너 교대로) 55Nm(1회 기준) 35% 노동력 절감

단일 그룹 홀 정렬 시간 45±5분 12±2분 73%

수리 및 분해 시간 30분/개 8분/개 79%

열주기로 인한 밀봉 불량 해결

사전 조임력 자체 보상 구조: 200-550°C 작업 조건에서 밀봉 특정 압력은 ≤8%만 감소합니다(기존 플랜지는 15-30% 감소).

열팽창 계수 일치 설계: 플랫 플랜지 본체와 볼트는 동일한 시리즈의 스테인레스 스틸(316L)로 만들어져 온도 차이가 100°C보다 클 때 응력 누출을 방지합니다.
