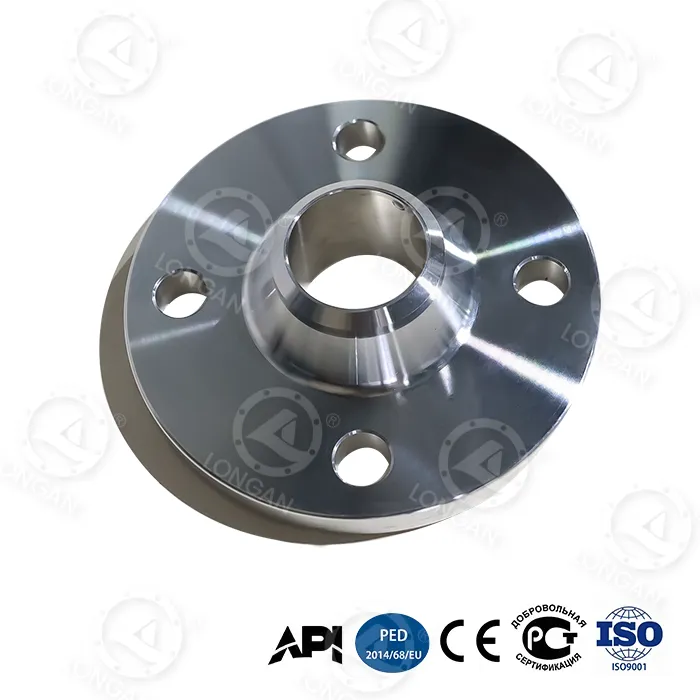

316 넥 맞대기 용접 플랜지

화학 처리, 해양 플랫폼, 담수화, 제약 및 기타 환경에서 당사는 ASME B16.5 표준을 충족하는 전체 범위의 316 WN 플랜지를 제공합니다. 엄격한 품질 관리를 거쳐 가장 까다로운 환경에서도 오래 지속되는 성능과 안전성을 보장합니다. 316 스테인리스강 맞대기 용접 플랜지 넥이 업계 표준 선택입니다. 자세한 성능 데이터, 기술 사양 및 적용 가능한 지침이 제공될 수 있습니다.

316 넥 맞대기 용접 플랜지를 선택하는 이유는 무엇입니까?

1. 강한 내식성 :

몰리브덴이 핵심입니다. 316 넥 맞대기 용접 플랜지 PREN 값 > 25는 304 스테인리스강보다 훨씬 높으며 피팅 및 틈새 부식을 효과적으로 방지합니다. 또한 2~3%의 몰리브덴(Mo)이 함유되어 있어 해수, 염화물 및 다양한 산성 용액에 대한 내성이 크게 향상됩니다.

ASTM G48 Method A 표준 염수 분무 시험(5% NaCl, 35°C)에서 동일한 조건의 탄소강 플랜지는 100시간 이내에 심하게 녹슬었지만, 316개 플랜지 시편에서는 1000시간 후에도 눈에 띄는 구멍이 나타나지 않았습니다.

2. 설치 및 테스트가 쉽습니다.

316 스테인리스강 맞대기 용접 플랜지는 영구적인 고강도 조인트를 제공하며 방사선 사진 테스트(RT) 및 초음파 테스트(UT) 테스트가 쉽습니다.

인증: PED 2014/68/EU(CE 마크), NACE MR0175/ISO 15156(사워 환경용), NORSOK M-630(석유 및 가스)

크기: ASME B16.5, ASME B16.47 시리즈 A/B

자료: ASTM A182 F316/F316L

압력-온도 등급: ASME B16.5

3. 우수한 내구성:

고온 성능: -254°C ~ 816°C(-425°F ~ 1500°F)의 넓은 온도 범위에서 우수한 기계적 특성을 유지합니다.

고압 성능: ASME B16.5에 따라 클래스 150, 300, 600, 900, 1500, 2500 압력 등급을 견디도록 설계되었습니다. 명확한 압력-온도 등급 표가 제공됩니다.

4. 최적화된 유체 흐름:

316 넥 맞대기 용접 플랜지는 점차적으로 파이프 벽 두께와 일치하여 응력 집중 계수를 크게 줄입니다. 특히 순환 하중 및 열 사이클 응용 분야에 적합합니다. 테이퍼 넥 디자인은 부드러운 전환을 제공하고 난류 및 압력 강하를 줄이며 피로 수명은 슬라이딩 플랜지보다 30-50% 더 높습니다.

기계적 성질:

항복 강도(최소 0.2% 처짐) 30ksi(205MPa) 25ksi(170MPa) ASTM A370

인장 강도(최소) 75ksi(515MPa) 70ksi(485MPa) ASTM A370

신율(2인치 게이지, 최소) 30% 30% ASTM A370

경도(최대) 217 ​​HB/95 HRB 217 HB/95 HRB ASTM E18/E10

사용 가능 범위

압력 등급: 150, 300, 400, 600, 900, 1500, 2500

제조 공정: 단조 - 주조 플랜지보다 더 강하고 결함이 덜 발생합니다.

316 넥 맞대기 용접 플랜지 크기(NPS): 1/2"(15mm) ~ 24"(600mm)

씰링 표면: RF(올려진 면 - NPS<24"의 경우 공통 높이 1/16", NPS>=24"의 경우 1/4"), RTJ(링 유형 조인트 - R, RX, BX 및 기타 홈 유형)

표면 처리: 용체화 어닐링 + 산세 부동태화 - 최고의 내식성을 보장하고 유리 철을 제거하기 위한 표준 구성입니다. 샌드 블라스팅 또는 전해 연마는 선택 사항입니다.

파이프라인 씰링 솔루션을 찾으려면 신속하게 문의를 보내십시오.
