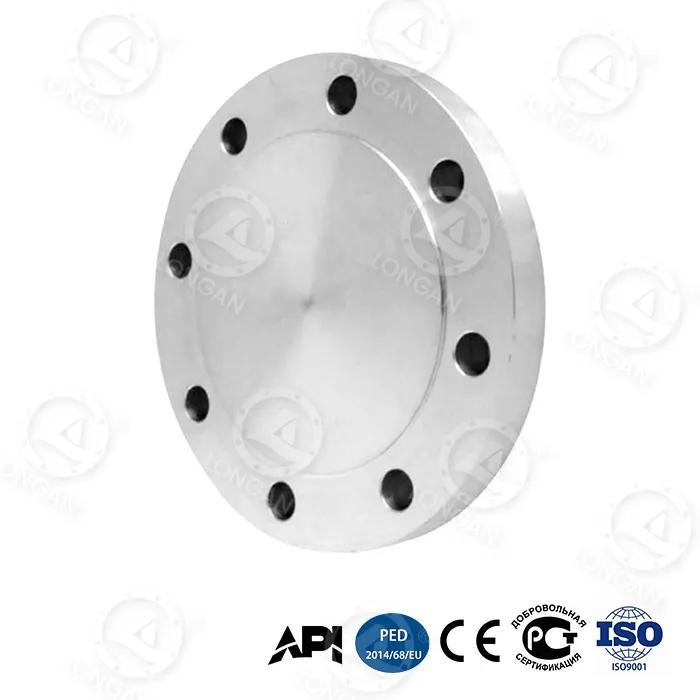

합금강 블라인드 플랜지

제품의 기술적 장벽

1. 열사이클 밀봉

볼트 응력 완화: 합금강 블라인드 플랜지는 538℃에서 2,000시간 동안 지속되며 예압 감쇠는 3% 이하입니다(기존 블라인드 플랜지>25%).

열충격 테스트: -196℃(액체 질소) → 538℃, 교대로 500회 순환, 누출률은 ≤10⁻⁷ mbar·L/s로 유지됩니다.

혁신적인 구조: 특허받은 바이메탈 열팽창 보상 링(CTE 5.2×10⁻⁶/℃), 온도차 응력 제거

2. 내식성의 획기적인 발전

부식 유형 기존 304 블라인드 플랜지 AlloySeal™ 개선

입계부식률 1.2mm/년 (65% HNO₃) 0.03mm/년 ↓97%

황화물 응력균열 72h 불량 (H2S 200ppm) 5,000h 균열 없음 >70회

핵심 프로세스: 씰링 표면 레이저 클래딩 Hastelloy C276 층(80μm), 미세 다공성 <0.01%

염화물 이온 침투 한계치 <5,000ppm >120,000ppm 24회

3. 치명적인 고장 예방 능력

위험 시나리오 기존 블라인드 플레이트 결과 AlloySeal™ 보호 솔루션

화재(538℃, 30분) 볼트 용해(중간 주입) 내화 금속 흑연 가스켓: 밀봉 유지

씰링 표면 침식(고체 입자 포함) 갑작스러운 누출(생산 중단 ≥72h) 내장 마모 센서: 30일 사전 경고

과압 폭발(설계 값의 1.5배 초과) 잔해 주입(인명 피해 위험) 방향성 찢어짐 홈 설계: 제어 가능한 균열 압력 완화

정유소의 수소화 반응기 배출구에 대한 블라인드 플레이트 수정 비교(DN400/Class 900):

지표 | 전통 블라인드 플레이트(2018-2021) | AlloySeal™(2021-2024) |

단일 누출 손실 | $480,000 (비상정지 + 환경보호) | $0

유지보수 시간 | 연간 340시간 | 16시간/년(감지만)

연간 교체 횟수 | 2.3배 | 0회(연속 사용) |

3년간 총 절감액: 217만 달러

폴리티온산 부식 및 수소 유발 균열 해결

수소 트랩 설계: Nano-TiC 입자가 격자에 주입되어 합금강 블라인드 플랜지의 수소 확산 계수가 2.1×10⁻11m²/s로 감소한 반면 기존 강철은 >10⁻⁹입니다.

입계 정화 기술: 탄소 함량 ≤ 0.02% + 니오븀 안정화 처리로 Cr²₃C₆ 석출물 완전 제거

극한의 작업 조건에 대한 적응

환경 성능범위 인증기준

중성자 조사(원전 적용) 1×10¹⁹ n/cm² 인성 유지 후 플럭스 89%

고온 황 부식(바나듐염 함유) 합금강 블라인드 플랜지 650℃에서의 부식률 <0.5mm/년

습한 이산화탄소 환경(CO2 30%) 20MPa 초임계상에서 피팅 없음 ISO 15156-3
