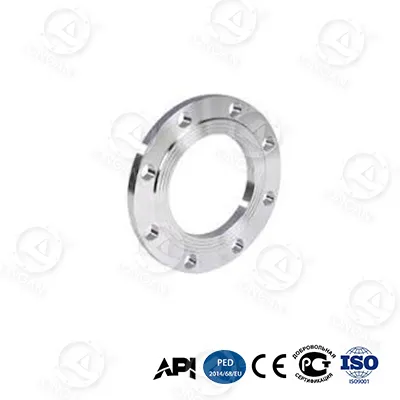

볼록 플랜지

제품 핵심 장점:

1. 정적 밀봉을 넘어

적응형 응력 완충기: 열팽창이 일관되지 않을 때 틈이 발생하기 쉬운 평면 플랜지 또는 오목 및 볼록 플랜지와 비교하여 강력한 적응성을 갖습니다! 볼록한 디자인은 "쐐기"와 같습니다. 온도와 압력이 변하면 볼트 하중을 씰링 표면 압력으로 더 효과적으로 변환하고 플랜지의 약간의 변형을 흡수할 수 있습니다.

주요 데이터: 대학 실험실의 가속 열주기 테스트에서 동일한 조건에서 Convex Flange의 가스켓 잔류 응력 유지율은 35% 이상이며 볼트 하중 감쇠율은 RF 플랜지보다 40%-60% 낮습니다.

주요 데이터: "적용 사례에서 중요한 진동 파이프라인의 RF 플랜지를 볼록 플랜지로 교체한 후 누출 경보 횟수가 연간 평균 3회에서 1회 미만으로 감소하고 유지 관리 간격이 300% 연장되었습니다."

2. 경량 디자인

"컴팩트한 씰링 설계": 동일한 씰링 압력 수준을 달성할 때 돌출면 플랜지는 때때로 더 얇은 섹션이나 더 작은 볼트 원 직경을 사용할 수 있습니다.

ASME B16.5 클래스 900 플랜지와 비교하여 최적화된 볼록 플랜지는 동등한 RF 플랜지에 비해 무게를 약 10%-15% 줄일 수 있습니다. ” 이는 특히 대형 플랜지와 공간이 제한된 경우에 더 낮은 자재 비용, 더 편리한 운송 및 현장 처리를 의미합니다.

3. 열응력 완화

플랫 플랜지의 가장자리는 휘어지기 쉽습니다. 볼록한 디자인은 밀봉 접점을 플랜지 중앙에 더 가깝게 만들어 플랜지 외부 가장자리의 굽힘 응력을 줄여줍니다. 이는 높은 온도 차이 조건에서 특히 중요합니다.

시뮬레이션에 따르면 Convex Flange 플랜지 링의 최대 굽힘 응력은 200°C에서 RF 플랜지의 최대 굽힘 응력보다 약 25-30% 낮아 플랜지의 영구 변형 위험이 크게 줄어드는 것으로 나타났습니다.

대규모 화학 공장에서는 고온 분해 장치에 Convex Flange를 사용합니다. 과거 데이터와 비교했을 때 볼트를 다시 조이는 빈도가 분기당 1회에서 1년에 1회로 줄어들었고, 개스킷의 평균 사용 수명이 18개월에서 5년으로 연장되었습니다.

4. 효율성과 신뢰성 향상:

볼록한 표면과 일치하는 오목한 표면/평탄한 표면 사이의 접촉은 링 밴드이며, 이는 플랜지 표면의 평행도의 약간의 편차와 볼트 예압의 약간의 불균일성에 대해 더 나은 허용 오차를 갖습니다.

설치 계약자의 현장 피드백에 따르면 대형 플랜지 설치에서 볼록 플랜지 첫 번째 설치 성공률은 RF 플랜지보다 15%-20% 더 높으며 재작업률이 크게 감소합니다. "

우리가 생산하는 플랜지는 단순한 씰이 아닌 시스템 신뢰성의 초석입니다.

중요한 파이프라인에 대한 누출 방지 솔루션을 맞춤화하려면 당사 엔지니어에게 문의하세요. 볼록 플랜지와 RF 플랜지 성능 비교 테스트 보고서 요청
