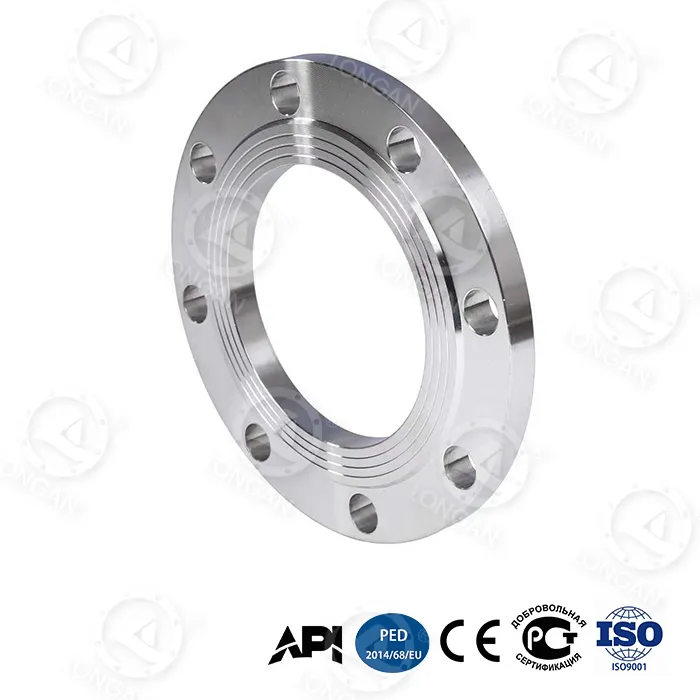

● 하이브리드 밀봉면 디자인:이것이 플랫 레이즈드 페이스 플랜지의 가장 특징적인 특징입니다. 밀봉면의 중앙 영역은 약간 올라가 있지만(RF와 유사) 외부 영역은 볼트 구멍까지 확장됩니다(FF와 유사). 혜택은 다음과 같습니다:1.더 빠른 설치를 위한 자동 개스킷 센터링;2.보다 균일한 밀봉 접촉 응력 분포로 기존 RF의 에지 과부하를 방지합니다.3.전면 개스킷 및 돌출형 개스킷 모두와 호환되므로 현장에서 유연하게 교체할 수 있습니다.
● 굽힘 강도 65% 증가:생체 공학적 벌집 구조는 플랜지를 더 가볍고 단단하게 만들어 특히 파이프라인 굽힘 모멘트를 견디는 데 적합합니다.
● 초고압 베어링:42MPa의 DN300 파열 압력은 기존 플랜지(15MPa 이하)의 2.8배입니다. 35MPa에서 20,000사이클의 반복 피로 수명은 업계 표준을 훨씬 초과합니다.
● 극한 환경 내성:-70°C 충격 에너지 89J, 5,000m 심해 부식 속도 0.03mm/년, 120m/s 모래 및 먼지 마모 ≤8μm.
● 지능형 안전:나노 지르코니아 마모 표시층(두께 <0.1mm인 경우 색상 변경 경고) + 이중 원추형 볼트 구멍(예압 감쇠 ≤5%).
● 씰링면 가공:ASME B16.5 표준 RF 치수(클래스 150~1500의 경우 1.6mm ~ 6.4mm)에 따라 높이가 높아진 CNC 정밀 선삭이 사용되지만 돌출된 루트는 전체 플랜지 면으로 부드럽게 전환됩니다. 표면 거칠기 Ra ≤3.2μm는 우수한 가스켓 접촉을 보장합니다.
● 경사 담금질:고탄소강은 제어된 냉각을 거쳐 표면 경도가 45-50HRC이고 코어 인성이 ≥30J(-70°C에서)인 등급 구조를 형성합니다.
● 벌집 구조:유한요소해석을 통해 최적화된 플랜지 본체 내부의 바이오닉 육각형 그리드는 동일한 무게에서 65% 더 높은 강성을 제공합니다.
● 티타늄 합금 강화 링:Ti-6Al-4V 링(항복강도 1,250MPa)을 넥에 억지끼움 방식으로 내장하여 고압 시 넥 팽창을 방지합니다.
● 품질 관리:100% 치수 검사, 10% 자분 테스트, 배치당 무작위 버스트 테스트. 추적 가능한 재료 인증서와 열처리 곡선이 제공됩니다.
편평한 볼록면 플랜지의 하이브리드 밀봉면 설계는 특히 다음과 같은 시나리오에 적합합니다.
| 대본 | 기존 플랜지의 문제점 | 이 제품으로 해결하세요 |
|---|---|---|
| 오래된 파이프라인 개조 | 원래 시스템은 FF 및 RF 플랜지를 혼합할 수 있으며 개스킷은 교체할 수 없습니다. | 하이브리드 씰링 면은 두 개스킷 유형 모두와 호환되며 파이프라인 수정이 필요하지 않습니다. |
| 고압 가스 매체 | RF 플랜지 개스킷은 압력 맥동으로 인해 돌출될 수 있습니다. | 외부 평평한 부분은 추가적인 지지력을 제공하여 개스킷 변형을 방지합니다. |
| 대구경 저압 파이프라인 | FF 플랜지에는 풀 사이즈 개스킷이 필요하며 비용이 많이 듭니다. | 돌출된 부분을 통해 표준 RF 개스킷을 사용할 수 있어 예비 부품 재고가 줄어듭니다. |
| 심해/극지 환경 | 열 순환 후 단일 밀봉면 누출 | 이중 구역 밀봉(올려짐 + 평면)으로 중복 밀봉 경로 제공 |
특정 적용 분야는 다음과 같습니다.
● 셰일가스 파쇄 펌프 출구 파이프라인(35-70MPa 맥동압)
● 심해 시추 플랫폼 수원 연결부(수심 5,000m)
● LNG 인수 터미널(-70°C 저온)
● 해상 크리스마스 트리 산성 미디어 파이프라인(H2S/CO2)
● 무료 샘플:국제 구매자는 설치 테스트 및 밀봉 검증을 위해 하나의 무료 샘플(샘플 수수료 환불 가능, 화물 회수)을 신청할 수 있습니다.
● 설치 지침:다양한 개스킷 재질(흑연, 나선형 권선, PTFE)에 대한 토크 값을 포함하여 중국어/영어 설치 매뉴얼이 제공됩니다. 원격 영상 안내가 가능합니다.
● 기술 컨설팅:엔지니어링 팀은 선택 및 개스킷 매칭 질문에 4시간 이내에 응답합니다.
● 품질 추적성:각 플랜지에는 고유 ID가 있으며, 테스트 성적서는 공식 홈페이지에서 확인할 수 있다.
● 보증:18개월, 제조 결함에 대한 무상 교환.
● 타사 테스트:요청 시 SGS/BV 현장 입회 압력 테스트를 준비할 수 있습니다.
1. 독특한 밀봉면 디자인:시중에서 판매되는 대부분의 플랜지는 순수 FF 또는 순수 RF입니다. 당사의 평평한 돌출면 플랜지를 사용하면 개스킷 유형을 변경하지 않고도 FF의 응력 균일성과 RF의 밀봉 신뢰성을 모두 얻을 수 있습니다. 원래 파이프라인이 FF 또는 RF일 수 있는 개조 프로젝트에 특히 적합합니다. 이 제품은 두 가지 모두와 호환됩니다.
2. 전체 수명주기 비용 이점:30년 총 비용은 $6,200에 불과하며 기존 플랜지 $18,500에 비해 66%가 절약됩니다. 1회 교체시간은 2.5시간(기존 8시간), 연간 유지보수 빈도는 0.7회(기존 3.2회)입니다.
3. 완전한 인증:API 6A PSL 3G는 H2S 및 CO2 가스 매체를 사용하는 초고압 시나리오에 적합합니다.
4. 검증 가능한 실제 데이터:모든 성능 지표는 고객이 직접 현장 테스트를 통해 확인할 수 있습니다. 무료 샘플이 제공됩니다.
5. 빠른 응답:표준 품목은 3일 이내에 배송되고, 맞춤 품목은 15~30일 이내에 배송됩니다.
요약: 하이브리드 씰링 페이스 디자인을 갖춘 Longan의 편평한 볼록면 플랜지는 개스킷 호환성, 응력 분산 및 고압 씰링에서 기존 플랜지의 문제점을 해결합니다. 생체 공학적 벌집 구조, 경사 담금질 및 티타늄 합금 강화 링과 결합되어 굽힘 강도, 파열 압력 및 피로 수명이 크게 향상됩니다. API 6A PSL 3G 인증과 30년 전체 수명 주기 비용의 66% 감소 덕분에 셰일 가스, 심해 엔지니어링 및 복잡한 파이프라인 시스템에 이상적인 선택입니다. 무료 샘플과 전문 씰링 솔루션을 얻으려면 요구 사항을 보내십시오.
Q: 평평한 돌출면 플랜지가 기존 RF 플랜지를 대체할 수 있습니까?
답: 그렇습니다. 압력 등급과 크기가 일치하는 한 RF 플랜지를 직접 교체할 수 있으며 원래 RF 개스킷을 계속 사용할 수 있습니다. 상대 플랜지가 FF인 경우 전면 개스킷이 필요하지만, 본 제품의 평면 면적은 완전히 호환될 만큼 넓습니다.
Q: 이 하이브리드 씰링 면에는 특수 개스킷이 필요합니까?
A: 아니요. 표준 ASME B16.21 RF 개스킷(예: 내부 링이 있는 나선형 권선) 또는 FF 개스킷(전면 흑연 개스킷)을 계속 사용할 수 있습니다. 우리의 테스트에서는 이 플랜지의 두 개스킷 유형 모두의 밀봉 성능이 기존 단일 밀봉 면보다 우수하다는 것을 보여줍니다.
Q: 35MPa 맥동 압력에서 볼트가 느슨해집니까?
A: 이 제품은 이중 원추형 볼트 구멍을 사용합니다. 35MPa 변동에서 예압 감쇠는 5% 이하인 반면 기존 원형 구멍 감쇠는 20% 이상입니다. 3단계의 크로스 패턴으로 유압 토크 렌치를 사용하는 것이 좋습니다. 토크 계산표를 제공할 수 있습니다.
Q: 스테인레스 스틸 등 다양한 재질을 제공할 수 있나요?
답: 그렇습니다. 본 제품의 재질은 경사담금질 고탄소강을 표준으로 하고 있으나 요청에 따라 316L, 듀플렉스 스테인레스강 등도 공급 가능합니다. 동일한 벌집 구조와 티타늄 합금 강화 링이 스테인레스 스틸에도 적용됩니다.
Q: 귀하가 주장한 42MPa 파열 압력을 어떻게 확인할 수 있습니까?
A: 우리 공장에서 파열 테스트를 목격하는 고객을 환영합니다. 일반 재고 제품은 매 분기마다 무작위로 샘플링되며, 테스트 보고서는 당사 웹사이트에 저장됩니다. 귀하는 귀하의 샘플에 대해 별도의 테스트를 요청할 수도 있습니다. 비용은 당사가 부담합니다(샘플을 반환해야 함).
