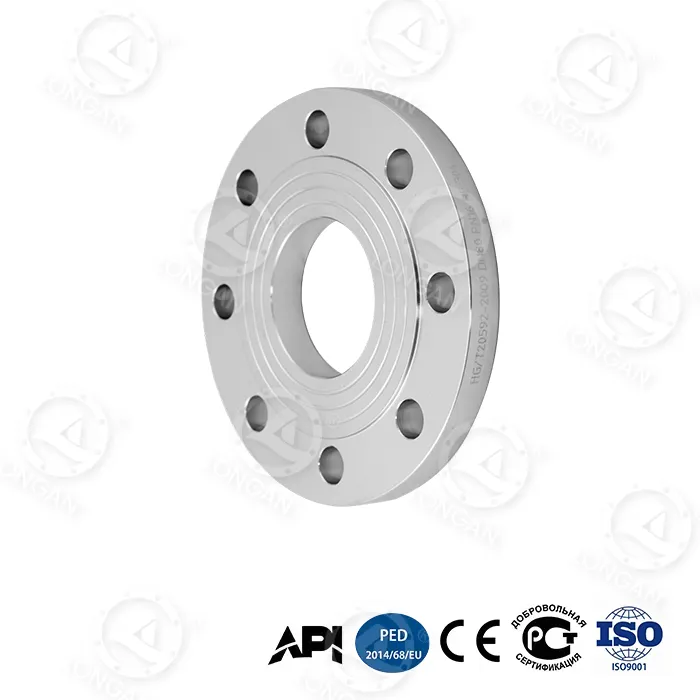

편평한 용접 올려진 얼굴 플랜지

엔지니어링 가치 프레젠테이션

매개변수 색인

표면 거칠기 Ra ≤ 3.2μm (실링 표면 마무리)

탄소강 플랜지의 경량화로 넥플랜지 대비 35% 가벼움(DN300 비교)

피로 수명 ≥10,000 압력 사이클(MSS SP-44)

부식 허용량 ≥3mm(화학 맞춤형 버전)

제품의 핵심 장점

1. 전체 시스템 호환성

평면 용접 돌출면 플랜지에 대한 국제 표준:

ASME B16.5(미국 표준) | PN 시리즈(DIN) | JIS 10K/20K(일본 표준)

직경 범위: DN15~DN600(1/2"~24")

글로벌 프로젝트의 원활한 대체

2. 설치 효율성

용접 조인트의 얇은 설계: 홈 각도 37.5°±2.5°(VS 45° 기존 플랜지)

볼트 구멍 공차: ±1mm(ISO 5210)

파이프라인 도킹 속도가 40% 증가했습니다.

3. 밀봉 신뢰성

평면 용접 돌출 플랜지 보스 높이: 3.2mm(1/8인치) 표준(ASME B16.5)

씰링 실패 확률: <0.01%(동일 등급의 개스킷 사용)

고압 조건에서 누출 제로 보장

4. 내압력

클래스 150: 최대 19.6bar @ 38°C

클래스 300: 38°C에서 최대 51.1bar

저온 적응성: -196°C ~ +538°C(ASTM A105 재질)

에너지/화학산업의 극한 상황을 커버

솔루션을 얻으려면 문의를 시작하세요!
