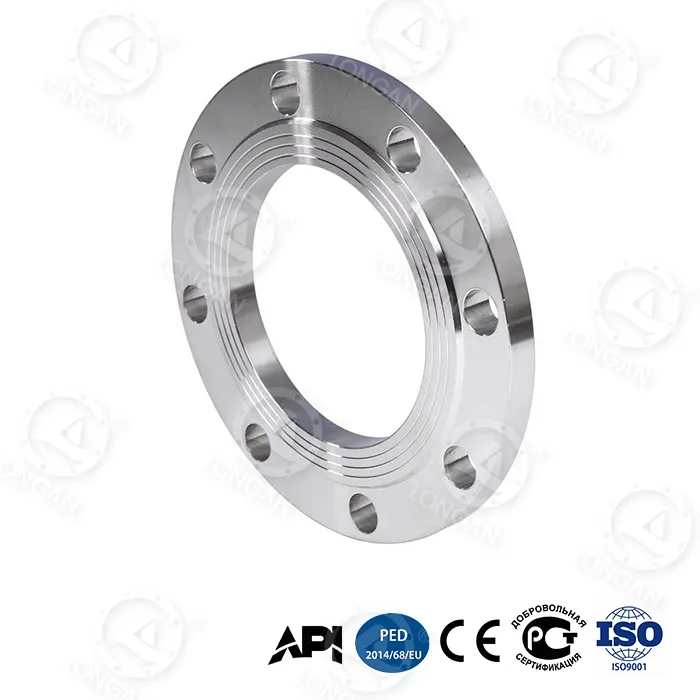

sme b16.5 플랫 페이스 플랜지는 ASME B16.5 표준에 따라 제조된 전면(FF) 밀봉 표면 플랜지입니다. 완전 접촉 가스켓 연결이 필요한 배관 시스템에 사용되며 저압 대구경 파이프라인, 주철 플랜지 연결 및 균일한 가스켓 응력 분포가 필요한 응용 분야에 적합합니다. 내부 보강 구조를 통해 이 제품은 기존 파이프라인의 기존 플랜지와의 호환성을 위해 표준 인터페이스 치수를 유지하면서 초고압 시나리오(예: 셰일 가스 파쇄 펌프 배출구 및 심해 시추 유정 장비)에도 사용할 수 있습니다.
1. 표준 인터페이스, 고압 베어링:ASME B16.5 장착 치수를 준수하며 측정된 DN300 파열 압력은 42MPa로 기존 표준 플랜지(15MPa 이하)보다 높습니다.
2. 굽힘 강도 65% 증가:생체 공학적 벌집 구조는 플랜지 강성을 향상시켜 진동 또는 기초 침하 환경에 적합합니다.
3. 시각적 마모 표시 및 예압 유지:씰링 표면에는 나노 지르코니아 표시층이 내장되어 있으며 두께가 0.1mm 미만일 때 색상이 변합니다. 이중 원추형 볼트 구멍 설계는 35MPa 압력 변동 시 예압 감쇠를 5% 이하(기존 구조 20% 이상)로 제한합니다.
4. 극한 환경 성능:-70°C 충격 에너지 89J; 5,000m 심해 등가 부식률 0.03mm/년; 120m/s의 모래 및 먼지 마모 후 밀봉 표면 손상 깊이가 8μm 이하입니다.
5. 전체 수명주기 비용:30년 총 비용 $6,200(기존 $18,500); 연간 유지보수 빈도 0.7회(기존 3.2회); 단일 교체 시간은 2.5시간(기존 8시간)입니다.
| 목 | 매개변수 |
|---|---|
| 표준기준 | ASME B16.5(치수, 공차, 압력-온도 등급) |
| 씰링면 유형 | 풀페이스(FF) |
| 압력 등급 | 클래스 150, 300, 400, 600, 900, 1500, 2500 |
| 크기 범위 | NPS 1/2" ~ 24" |
| 재료 | 경사 담금질 고탄소강(맞춤형 스테인리스강) |
| 내부 보강 | 티타늄 합금 강화링(항복량 1,250MPa), 방사형 리브(응력 집중 48% 감소) |
| DN300 파열 압력 | 42MPa(기존 ≤15MPa) |
| 반복피로수명 | 20,000사이클 @35MPa(기존 5,000사이클 @25MPa) |
| 축 변형 @35MPa | 0.6mm(기존 1.8mm) |
| 씰링 누출률(15° 정렬 불량) | ≤10⁻⁵ mbar·L/s(기존 >10⁻³) |
| 저온 충격(-70°C) | 89J(국가 표준 ≥34J) |
| 심해부식(5,000m) | 0.03mm/년 (30년 환산) |
| 모래 및 먼지 마모(120m/s) | 씰링 표면 손상 깊이 ≤8μm(10,000h) |
| 보조 기능 | 나노 지르코니아 마모 표시층, 이중 원추형 볼트 구멍 |
● API 6A PSL 3G:공압 테스트(정격 압력의 1.5배)와 보다 엄격한 비파괴 테스트 및 재료 추적성이 필요한 가스 매체를 사용하는 초고압 시나리오에 적용 가능합니다.
● 공장 품질 관리:Longan의 자체 공장은 원자재 입고 검사(스펙트럼 분석, 기계적 샘플링)부터 완제품 출고(100% 치수 검사, 10% 자분 테스트, 배치 파열 압력 샘플링)까지 전체 프로세스 품질 관리를 구현합니다.
● 추적성:각 플랜지에는 추적 가능한 재료 인증서, 열처리 곡선 기록, 치수 검사 보고서, 정수압/공압 테스트 보고서가 함께 제공되며 일련 번호를 통해 온라인으로 확인할 수 있습니다.
시중의 다른 ASME B16.5 전면 플랜지와 비교하여 Longan의 sme b16.5 평면 플랜지의 특징은 다음과 같습니다.
●플랜지 두께를 늘리거나 볼트 구멍 레이아웃을 변경하지 않고도 표준 치수 내에서 더 높은 파열 압력(42MPa)을 달성합니다.
●티타늄 합금 넥 강화 링과 경사 담금질 공정을 통합하여 하중 용량과 저온 인성의 균형을 유지합니다.
●밀봉 상태를 육안으로 검사할 수 있도록 마모 표시층이 내장된 밀봉 표면.
●15° 오정렬 조건에서 씰링 누출률 ≤10⁻⁵ mbar·L/s를 유지합니다.
사용자 정의 옵션:
●비표준 크기 및 특수 압력 등급(도면 또는 기술 요구 사항 필요)
●다양한 재질: 304/316L 스테인리스 스틸, 듀플렉스 스테인리스 스틸 등
●개인 라벨링: 레이저 마킹, 맞춤형 포장
핵심 프로세스 흐름:
1.단조: Tsingshan Holding Group의 고품질 원자재를 사용한 정밀 금형 단조.
2.그라데이션 담금질: 냉각을 제어하여 경도가 높은 표면과 인성이 높은 코어를 형성합니다.
3.벌집 구조 가공: 내부 육각형 그리드의 CNC 가공.
4.티타늄 링 압입식: 억지 끼워맞춤으로 링과 모재 사이의 상대적인 움직임이 없도록 보장합니다.
5.씰링 표면 마무리: CNC 터닝, 표면 거칠기 Ra ≤3.2μm.
6.전체 검사 및 테스트: 치수, 자분, 정수압/공압, 버스트 샘플링.
● 무료 샘플:국제 구매자는 설치 테스트 및 성능 검증을 위해 하나의 무료 샘플(샘플 비용 환불 가능, 운임 부담)을 신청할 수 있습니다.
● 현장 입회 테스트:공장에는 3000톤 압력 시험기, 순환 피로 시험대, -80°C 저온 충격 시험기, 심해 부식 시뮬레이션 챔버가 갖추어져 있습니다. 고객은 현장에서 버스트, 피로 또는 극한 환경 테스트를 목격할 수 있습니다.
● 타사 테스트:SGS, BV, TÜV는 화학 성분, 기계적 특성, 비파괴 테스트 및 압력 테스트를 의뢰할 수 있습니다. 보고서는 상품과 함께 전달됩니다.
● 보증 기간:18개월(배송일로부터), 제조 결함에 대한 무상 교환.
| 목 | ASME B16.5 표준 요구 사항 / 기존 플랜지 | Longan 중소기업 b16.5 평면 플랜지 | 비교 |
|---|---|---|---|
| DN300 파열 압력 | 15MPa 이하 | 42MPa | 기존보다 높음 |
| 반복피로수명 | 5,000사이클 @25MPa | 20,000 사이클 @35MPa | 긴 수명 |
| 축 변형 @35MPa | 1.8mm | 0.6mm | 변형이 적음 |
| 15° 오정렬 누출율 | >10⁻³ mbar·L/s | ≤10⁻⁵mbar·L/s | 누출 감소 |
| -70°C 충격 에너지 | ≥34J(국가 표준) | 89J | 더 높은 인성 |
| 30년 심해 부식률 | 대략. 0.5mm/년(탄소강) | 0.03mm/년 | 부식 속도가 느려짐 |
sme b16.5 평면 플랜지는 전면 밀봉 표면 설계를 갖추고 있습니다. 씰링 성능을 보장하려면 올바른 설치가 중요합니다. 다음 사항을 준수하십시오.
1. 개스킷 선택:플랜지 밀봉 표면 전체를 덮고 볼트 구멍이 있는 전면 개스킷을 사용해야 합니다. 돌출된 면 개스킷이나 표준 RF 개스킷을 사용하지 마십시오.
2. 플랜지 매칭:전면 플랜지를 돌출면 플랜지에 직접 볼트로 고정하면 안 됩니다. 파이프라인에 돌출형 플랜지가 포함된 경우 전면 플랜지 또는 어댑터로 교체해야 합니다.
3. 볼트 조임:이중 원추형 볼트 구멍 설계에서는 3단계 교차 패턴 균일 예압을 위해 유압 토크 렌치를 권장합니다. 목표 예압은 압력 등급과 볼트 사양을 기준으로 계산됩니다. ASME PCC-1 표준을 참조하거나 Longan 기술팀에 문의하세요.
4. 예압 순서:모든 볼트를 목표 토크의 30%로 미리 조인 다음 70%, 마지막으로 100%로 조입니다. 24시간 작동 후 다시 조이십시오.
5. 씰링 얼굴 보호:설치하기 전에 밀봉면에 흠집이나 이물질이 있는지 검사하십시오. 나노-지르코니아 마모 표시층은 얇은 내장층입니다. 설치 중에 금속 스크레이퍼로 청소하지 마십시오.
6. 볼트 구멍 정렬:이중 원추형 구멍 설계는 자체 정렬에 도움이 되지만, 설치 전에 두 플랜지의 볼트 구멍이 1mm 편차 이내에 정렬되어 있는지 확인하십시오.
7. 파이프 정렬:전면 플랜지에는 오정렬에 대한 허용 오차가 있지만 씰링 수명을 보장하려면 파이프 정렬 오차를 2mm/m 이내로 제어하는 것이 좋습니다.
Q: 기존 ASME B16.5 플랜지와의 차이점은 무엇입니까?
A: 둘 다 동일한 치수와 인터페이스를 가지며 직접 상호 교환이 가능합니다. Longan의 제품은 내부에 벌집 구조, 경사 담금질 및 티타늄 합금 링을 추가하여 표준 요구 사항(15MPa 이하)보다 높은 측정 파열 압력(42MPa)을 달성합니다.
Q: 어떤 압력 등급에 적합합니까?
A: 외부 치수는 클래스 150 ~ 클래스 2500 장착 크기를 준수하며 측정된 파열 압력은 해당 정격에 대한 표준 요구 사항보다 높습니다. 표준 플랜지보다 더 높은 안전 마진이 요구되는 셰일 가스 및 심해 프로젝트에 적합합니다.
Q: 설치 시 주의해야 할 사항은 무엇입니까?
A: 전면 개스킷을 사용해야 하며 돌출면 플랜지에 직접 볼트로 고정해서는 안 됩니다. 이중 원추형 볼트 구멍을 토크 렌치로 3단계로 십자 패턴으로 사용하고 24시간 작동 후 다시 조이는 것이 좋습니다. 자세한 단계는 위의 "설치 주의사항"을 참조하세요.
Q: 압력 성능을 어떻게 확인할 수 있나요?
A: Longan은 고객이 공장에서 파열 또는 주기적 피로 테스트를 목격하는 것을 환영합니다. 각 배치에 대한 테스트 기록은 유지되며 일련번호로 조회할 수 있습니다. SGS, BV 등의 제3자 테스트도 준비할 수 있습니다.
요약:Longan의 sme b16.5 평면 플랜지는 ASME B16.5 국제 표준 치수 시스템을 따르며 생체공학 벌집 구조, 경사 담금질 공정 및 내장형 티타늄 합금 강화 링을 채택합니다. 측정된 DN300 파열 압력 42MPa, -70°C 충격 89J, 30년 심해 부식률 0.03mm/년. 셰일 가스 추출, 심해 시추 및 초고압 파이프라인 시스템에 적합한 API 6A PSL 3G 인증을 통과했습니다. 무료 샘플과 기술 조언을 얻으려면 요구 사항을 보내십시오.
