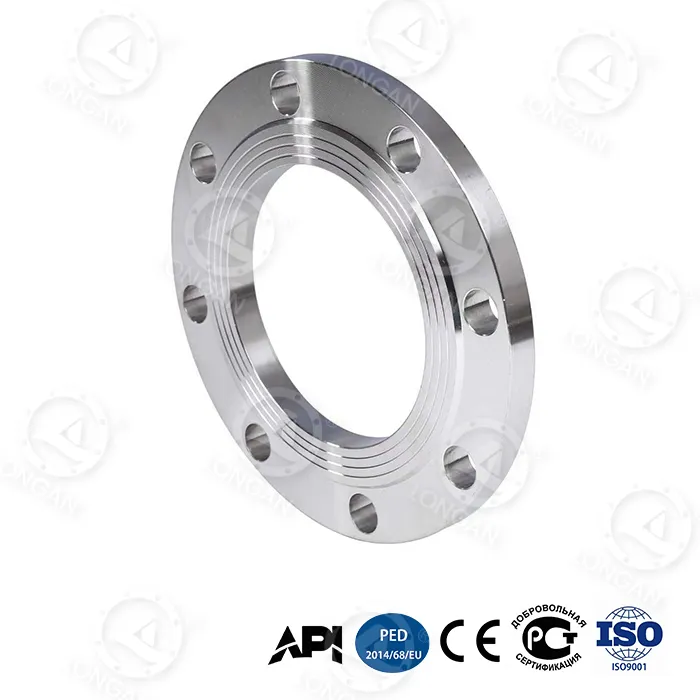

스테인레스 스틸 플랫 플랜지는 전면(FF) 밀봉 표면 설계를 채택하고 ASME B16.5 표준에 따라 엄격하게 제조되었으며 클래스 150에서 클래스 1500까지의 압력 등급과 NPS 1/2인치에서 24인치까지의 크기 범위를 갖습니다. 이 제품은 스테인레스강의 뛰어난 내식성과 Longan의 세 가지 고유한 핵심 기술을 결합하며 특히 해수, 산성 가스 및 부식성 파쇄 유체와 같은 가혹한 매체 환경에 적합합니다. 기존 스테인리스 스틸 플랜지에 비해 굽힘강도는 65%, 파열압력은 180% 증가한 동시에 스테인리스 고유의 내식성을 유지한 제품입니다.
1.응용분야 및 산업사례
이 제품은 특히 다음과 같은 부식성 초고압 시나리오에 적합합니다.
● 해양 시추 플랫폼 배관 시스템:해수 부식 + 고압 오일 및 가스, 30년 환산 부식률 0.03mm/년.
● 해수 주입 파이프라인:고염 매체에 장기간 노출, 높은 밀봉 신뢰성 요구 사항, 누출률 ≤10⁻⁵.
● 셰일가스 파쇄 펌프 파이프라인:부식성 파쇄 유체 환경, 20,000사이클(35MPa에서)의 주기적 피로 수명.
● 심해 폭발 방지 스택:수심 5,000m, 외부 정수압 50MPa, 내부 가스 매체, API 6A PSL 3G 인증.
● 해상 유전 크리스마스 트리 시스템:H2S 및 CO2가 포함된 산성 환경, 재료 내식성이 우수합니다.
대표적인 사례:
- 중동 해상 유전: DN300 클래스 900 스테인리스강 플랜지 150세트가 사용되었습니다. 24개월 동안 작동한 후에도 밀봉 표면에는 부식 흔적이 나타나지 않았습니다.
- 남중국해 심해 가스전 : 수심 2,500m, 18개월간 사용, 부식률 0.028mm/년 측정.
스테인레스 스틸 플랫 플랜지는 부식성 환경에서 특히 잘 작동합니다. 5,000m 심해 환경을 시뮬레이션한 ASTM G111-97 표준 테스트에서 30년 등가 부식률은 0.03mm/년에 불과해 일반 탄소강 플랜지(약 0.5mm/년)보다 훨씬 우수합니다. 경사담금질 고탄소강 소재는 높은 강도를 유지하면서도 최적화된 소재 조성과 열처리 공정을 통해 우수한 해수부식성을 구현합니다. 구체적인 성능은 다음과 같습니다.
● 해수 침수 부식률:0.03mm/년(30년 환산), 해양 플랫폼에 대한 30년 유지보수가 필요 없는 요구 사항을 충족합니다.
● 응력부식균열 저항성:경사 담금질 공정은 재료의 내부 잔류 응력을 제거하여 SCC 위험을 줄입니다.
● 산성 매체 저항성:H2S 및 CO2가 포함된 파쇄 유체 환경에 적합하며 API 6A PSL 3G 가스 매체 테스트를 통과했습니다.
이 스테인레스 스틸 플랫 플랜지는 압력 베어링 성능이 크게 향상되었습니다. 핵심 기술 혁신은 항복 강도가 1,250MPa인 플랜지 넥에 내장된 티타늄 합금 강화 링에 있으며, 초고압 시나리오에서 스테인리스강 소재를 적용할 수 있는 새로운 길을 열어줍니다.
측정된 데이터는 다음과 같습니다.
●순환 피로 수명: 기존 플랜지는 25MPa에서 5,000사이클을 견딜 수 있는 반면 Longan 제품은 35MPa에서 20,000사이클을 견딜 수 있어 300% 증가했습니다.
●축 변형(35MPa): 기존 플랜지 변형은 1.8mm인 반면 Longan 제품은 0.6mm에 불과해 67% 감소했습니다.
● 파열 압력(DN300): Longan 제품은 42MPa에 도달하는 반면 기존 플랜지는 180% 개선된 15MPa 이하입니다.
티타늄 합금 강화 링은 억지끼움을 통해 스테인리스강 기판에 접착되어 주기적 압력 충격으로 인해 목에 플라스틱이 축적되는 것을 효과적으로 제한하여 스테인리스강 플랜지가 이전에 합금강으로만 달성할 수 있었던 초고압을 견딜 수 있게 해줍니다.
4. 무부하 밀봉 및 진동 억제실제 파이프라인 시스템에서는 설치 오류나 열 변형으로 인해 플랜지 면 정렬 불량이 발생하는 경우가 많습니다. 15° 파이프라인 오정렬이 있는 편심 하중 조건에서 기존 플랜지의 씰링 누출률은 >10⁻³ mbar·L/s인 반면, Longan의 스테인리스강 플랫 플랜지는 ≤10⁻⁵ mbar·L/s의 씰링 누출률을 유지하여 씰링 신뢰성을 두 자릿수 향상시킵니다.
구조적 혁신:
● 방사형 보강 리브 디자인:플랜지 후면에 추가된 방사형 보강 리브는 국부 응력 집중을 48% 줄여 무부하 조건에서 응력 분포를 더욱 균일하게 만듭니다.
● 고강성 벌집 구조:생체 공학적 벌집형 코어 레이어는 탁월한 굽힘 강성을 제공하여 플랜지 면 뒤틀림 변형을 방지합니다.
진동 테스트 결과: ISO 10816-3 표준 50-200Hz 주파수 대역 진동 테스트에서 진폭 감쇠율은 92%에 도달하여 고압 맥동 조건에서 볼트 풀림 문제를 효과적으로 해결합니다.
5.지능형 경고 및 극한 환경 적응성지능형 경고 기술:
● 나노 지르코니아 마모 표시층:이 재료는 밀봉 표면에 내장되어 있습니다. 두께가 0.1mm 미만일 경우 육안으로 확인 가능한 색상 변화로 경고를 표시하므로 전문 장비 없이도 밀봉 상태를 판단할 수 있습니다.
● 이중 원추형 볼트 구멍 디자인:35MPa 압력 변동 시 예압 감쇠는 5% 이하(기존 구조 20% 이상)로 제어되어 장기적인 연결 신뢰성을 보장합니다.
극한 환경 테스트 결과(모두 실제 측정 결과):
| 환경조건 | 측정된 데이터 | 테스트 표준 |
|---|---|---|
| 저온 충격(-70°C) | 샤르피 충격 에너지 89J(국가 표준 ≥34J) | GB/T 229-2020 |
| 심해부식(5,000m) | 30년 환산 부식율 0.03mm/년 | ASTM G111-97 |
| 모래 및 먼지 마모(120m/s) | 밀봉 표면 손상 깊이 ≤8μm(10,000시간) | ISO 5890:2012 |
이 데이터는 제품이 극저온, 심해 고압 고염 안개 환경, 사막 고속 모래가 많은 환경에서 장기간 안정적으로 작동할 수 있음을 보여줍니다.
Longan은 스테인레스 스틸 플랫 플랜지의 고성능을 보장하기 위해 다음 세 가지 프로세스 혁신을 채택합니다.
● 경사 담금질 고탄소강:가열 및 냉각 속도를 정밀하게 제어함으로써 고경도 표면에서 고인성 코어까지 점진적인 경도 분포가 형성되어 기존 완전 담금질의 균열 위험을 방지하는 동시에 내식성을 최적화합니다.
● 생체공학 벌집 구조:벌집의 육각형 기하학에서 영감을 얻은 유한 요소 분석은 굽힘 강도가 동일한 무게의 솔리드 플랜지보다 65% 더 높다는 것을 확인합니다.
● 티타늄 합금 강화 링 내장:항복 강도가 1,250MPa이고 밀도가 강철의 60%에 불과한 Ti-6Al-4V 링. 링은 억지 끼워 맞춤을 통해 스테인레스 스틸 기판에 접착되어 목의 소성 변형을 효과적으로 제한합니다.
또한 다양한 부식성 매체 요구 사항을 충족하기 위해 304, 316, 316L 및 이중 스테인리스강과 같은 다양한 등급을 재료 선택에 사용할 수 있습니다.
2.품질 보증 및 맞춤 서비스Longan의 자체 공장은 Wenzhou의 Longwan에 위치하고 있습니다. Tsingshan Holding Group의 스테인리스강 원료 장점과 자체 단조, 열처리 및 가공 능력을 결합하여 완전한 생산 체인을 형성했습니다. 각 스테인레스 스틸 플랫 플랜지에는 추적 가능한 재료 인증서(화학적 구성 및 기계적 특성 포함), 열처리 곡선 기록, 치수 검사 보고서 및 정수압/공압 테스트 보고서가 함께 제공됩니다.
품질 관리 요점:
●원료 입고 검사: 스펙트럼 분석, 입계 부식 테스트, 기계적 특성 샘플링.
●공정 제어: 열처리로 온도 곡선의 실시간 모니터링, 경사 담금질 매개변수의 자동 기록.
●완제품 검사: 100% 치수 검사, 10% 자분 탐상 검사 또는 침투 탐상 검사, 파열 압력에 대한 일괄 샘플링.
●제3자 증인: 요청 시 SGS, BV 또는 기타 기관의 현장 증인 테스트를 준비할 수 있습니다.
사용자 정의 옵션:
●다양한 스테인레스 스틸 등급(304, 316, 316L, 2205 등)
●비표준 크기 및 특수 압력 등급
●개인 라벨링(레이저 마킹, 맞춤형 포장)
●유연한 최소 주문량 - 1개 최소 주문량
Longan은 선택 컨설팅부터 판매 후 지원까지 전체 프로세스를 포괄하는 스테인레스 스틸 플랫 플랜지에 대한 포괄적인 기술 서비스를 제공합니다.
● 선정 및 디자인 지원:전문 엔지니어링 팀은 고객의 작동 압력, 매체 부식성, 온도 범위 및 설치 조건을 기반으로 플랜지 압력 등급, 재료 등급 및 밀봉면 유형에 대한 최적화된 선택 제안을 제공할 수 있습니다. 비표준 크기 또는 특수 작업 조건의 경우 유한 요소 분석(FEA) 보고서가 제공될 수 있습니다.
● 샘플 및 테스트 서비스:국제 구매자는 무료 샘플을 신청할 수 있습니다(샘플 수수료는 환불 가능, 운임은 구매자 부담). Longan의 공장에는 3000톤 압력 시험기, 순환 피로 시험대, -80°C 저온 충격 시험기, 심해 고압 부식 시뮬레이션 챔버가 갖추어져 있습니다. 고객은 파열 압력 테스트, 주기적 피로 테스트 또는 극한 환경 테스트를 현장에서 목격할 수 있습니다. 테스트 보고서는 CNAS 자격을 갖춘 내부 실험실에서 발행됩니다.
● 제3자 테스트 조정:고객 요청 시 SGS, BV, TÜV 등 국제적으로 인정받는 기관에 화학적 조성 분석, 기계적 특성 테스트, 비파괴 테스트(MT/PT/UT) 및 압력 테스트를 포함한 제품 성능 검증을 의뢰할 수 있습니다. 테스트 보고서는 제품과 함께 제공됩니다.
● 설치 및 유지 관리 지침:개스킷 선택, 볼트 예압 토크 표, 이중 원추형 볼트 구멍 조임 단계 및 정기 검사 사항을 포함하는 중국어 및 영어 설치 및 유지 관리 설명서(PDF)가 제공됩니다. 대량 구매 고객의 경우 현장 설치 교육이나 동영상 안내가 제공될 수 있습니다.
● 판매 후 품질 추적성:각 플랜지에는 고유한 일련 번호가 있습니다. Longan 웹사이트 주문 조회 시스템을 통해 재료 인증서, 열처리 곡선, 치수 검사 보고서 및 테스트 기록을 온라인으로 추적할 수 있습니다. 제품 보증기간은 18개월(출고일로부터) 입니다. 보증 기간 동안 제조 결함으로 인한 누출 또는 손상에 대해 Longan은 무료 교체를 제공합니다.
● 신속한 대응 메커니즘:기술 문의는 4시간 이내 답변, 품질 문제 사전 처리 방안은 24시간 이내 제공됩니다. 표준 재고 품목은 영업일 기준 3일 이내에 배송되며, 맞춤 품목의 리드 타임은 15~30일입니다.
해외 바이어는 기술 요구사항을 Longan 영업팀에 보내 제조팀으로부터 무료 샘플과 전문 기술 조언을 얻을 수 있습니다.
Q: 해수 환경에서 내식성 수명은 얼마나 됩니까?
A: ASTM G111-97 표준의 가속 부식 시험에 따르면 30년 환산 부식률은 0.03mm/년에 불과합니다. 이 비율을 기준으로 하면 플랜지의 내식성 수명은 기존 설계 사용 수명(일반적으로 20~30년)을 훨씬 초과하며 해양 플랫폼 및 심해 엔지니어링의 전체 수명 주기 요구 사항을 충족할 수 있습니다.
Q: 이 제품과 일반 스테인레스 스틸 플랜지의 차이점은 무엇입니까?
A: 차이점은 바이오닉 허니콤 구조(굽힘 강도 65% 증가), 경사 담금질 공정(최적화된 재료 특성 분포), 내장형 티타늄 합금 강화 링(항복 강도 1,250MPa)의 세 가지 핵심 기술에 있습니다. 일반 스테인레스 스틸 플랜지에는 초고압 지지력이 없지만 Longan의 제품은 42MPa의 파열 압력을 견딜 수 있으며 셰일 가스 파쇄 펌프와 같은 초고압 응용 분야를 충족할 수 있습니다.
Q: 어떤 극한 온도 조건에 적합합니까?
A: -70°C의 초저온 조건에서 샤르피 충격 에너지는 89J에 도달하며 이는 국가 표준 요구 사항인 ≥34J보다 훨씬 높습니다. 이는 경사 담금질 공정을 통해 재료의 저온 인성을 최적화하여 극지 파이프라인 및 LNG 운송과 같은 저온 가혹한 환경에 적합하게 만든 덕분입니다. 동시에 고온 조건(예: 200°C)에서도 경사 담금질 재료는 여전히 높은 강도를 유지합니다.
Q: Longan은 다양한 스테인레스 스틸 등급의 제품을 제공할 수 있습니까?
답: 그렇습니다. Longan은 자체 공장의 완전한 생산 시스템을 활용하고 다양한 스테인레스 스틸 재료(304, 316, 316L, 2205 듀플렉스 스테인레스 스틸 등)의 맞춤형 생산을 지원합니다. 국제 구매자는 특정 기술 요구 사항을 보내 제조 팀으로부터 무료 샘플과 전문적인 조언을 얻을 수 있습니다. 회사는 절강성 원저우시 롱완구 용싱가 Mingzhu Road 620번지에 위치하고 있습니다. 원자재 공급은 Tsingshan Holding Group에 의존하여 완전한 생산 및 공급 시스템을 형성합니다.
Q: 제품의 내식성 성능은 어떻게 검증할 수 있나요?
A: Longan은 ASTM G111-97 표준에 따라 고객에게 심해 부식 시뮬레이션 테스트를 제공하거나 고객 요청 시 입계 부식 테스트, 염수 분무 테스트 등을 위해 제3자 실험실에 의뢰할 수 있습니다. 테스트 보고서는 제품과 함께 제공되며, 고객은 공장에서 테스트 과정을 직접 목격할 수도 있습니다.
요약:Longan의 스테인레스강 플랫 플랜지는 스테인레스강의 내식성 장점과 세 가지 핵심 기술, 즉 생체 공학적 벌집 구조, 경사 담금질 공정 및 내장형 티타늄 합금 강화 링을 결합합니다. 극심한 부식 환경과 초고압 작업 조건에서 탁월한 성능을 발휘합니다. API 6A PSL 3G 인증을 통과했으며 해양 석유 및 가스 엔지니어링, 심해 시추 및 부식성 초고압 파이프라인에 이상적인 플랜지 선택입니다. 무료 샘플과 전문 견적을 받으려면 요구 사항을 보내십시오.
