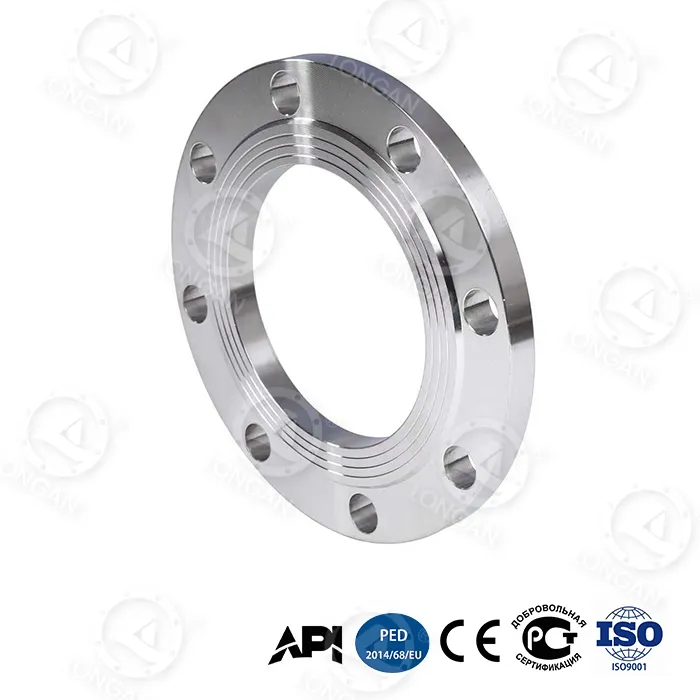

이 제품은 최고의 압력 지지력에 있어 기술적 도약을 달성했습니다. 핵심 혁신은 최대 1,250MPa의 항복 강도를 갖춘 플랜지 넥에 내장된 티타늄 합금 강화 링입니다. 이 값은 일반 탄소강 플랜지의 항복 강도(일반적으로 200-400MPa)를 훨씬 초과하므로 플랜지가 초고압 조건에서도 구조적 무결성을 유지할 수 있습니다.
측정된 데이터는 다음과 같습니다.
1. 반복피로수명:기존 플랜지는 25MPa에서 5,000사이클을 견딜 수 있는 반면 Longan의 제품은 35MPa에서 20,000사이클을 견딜 수 있어 사이클 수명이 300% 증가합니다.
2. 축방향 변형(35MPa):35MPa 고압에서 강철 플랫 플랜지의 축 변형은 0.6mm에 불과하며 기존 플랜지의 1.8mm에 비해 67% 감소합니다.
3. 파열 압력(DN300):측정값은 42MPa로 기존 플랜지의 15MPa 이하를 훨씬 초과하며 국가 표준 요구 사항을 180% 초과합니다.
이러한 성능 혁신을 통해 이전에는 견고한 플랜지나 특수 합금 플랜지로만 달성할 수 있었던 초고압 연결을 이제 더 가벼운 구조의 Longan 제품을 통해 달성할 수 있습니다. 티타늄 합금 강화 링과 경사 담금질 고탄소강의 복합 설계는 높은 강도를 보장하는 동시에 고가의 재료 사용과 관련된 비용 증가를 방지합니다.
전체 수명주기 비용 관점에서 볼 때 제품의 장점은 매우 중요합니다. 30년의 사용 수명 동안 조달, 설치, 유지 관리, 교체 및 가동 중지 시간 손실을 포함하여 기존 단조 강철 플랜지의 총 비용은 약 $18,500입니다. 더 긴 서비스 수명, 더 낮은 유지 관리 빈도, 더 빠른 교체 속도를 갖춘 Longan의 제품은 30년 총 소유 비용을 약 $6,200로 절감합니다.
| 비용 비교 항목 | 전통적인 단조 강철 플랜지 | 강철 편평한 플랜지 | 저금 |
|---|---|---|---|
| 30년 총 소유 비용 | $18,500 | $6,200 | ↓66% |
| 단일 교체 시간 | 8시간 | 2.5시간 | ↓69% |
| 연간 유지보수 빈도 | 3.2회/년 | 0.7회/년 | ↓78% |
교체 시간이 크게 단축된 것은 플랜지의 최적화된 구조 설계입니다. 생체 공학적 벌집 구조로 플랜지 무게가 줄어들고, 이중 원추형 볼트 구멍 설계로 반복적인 조정 없이 볼트 정렬이 더 빨라집니다. 셰일 가스 파쇄와 같이 빈번한 플랜지 분해 및 조립이 필요한 작업 시나리오의 경우 가동 중지 시간이 매 시간 단축되면 수만 달러의 운영 수익이 발생합니다.
실제 파이프라인 시스템에서는 플랜지 연결면이 이상적인 정렬 상태를 달성할 수 없는 경우가 많습니다. 파이프 열팽창/수축, 기초 침하 또는 설치 오류로 인해 플랜지 면이 기울어질 수 있습니다. 15° 파이프라인 오정렬이 있는 편심 하중 조건에서 기존 플랜지의 씰링 누출률은 10⁻³ mbar·L/s보다 큰 반면 Longan은 ≤10⁻⁵ mbar·L/s의 씰링 누출률을 유지하여 씰링 신뢰성을 두 자릿수 향상시킵니다.
이러한 성과는 두 가지 구조적 혁신에 기인합니다.
● 방사형 보강 리브 디자인:플랜지 뒷면에 추가된 방사형 보강 리브는 국부적 응력 집중을 48% 줄여 무부하 조건에서 응력 분포를 더욱 균일하게 만듭니다.
● 고강성 벌집 구조:생체 공학적 벌집형 코어 레이어는 탁월한 굽힘 강성을 제공하여 플랜지 면 뒤틀림 변형을 방지합니다.
진동 억제 측면에서 강철 플랫 플랜지도 탁월한 성능을 발휘합니다. 고압 맥동(예: 왕복 파쇄 펌프 출구)은 파이프라인에서 50~200Hz 범위의 진동 주파수를 자극하여 볼트 예압을 점진적으로 약화시킵니다. ISO 10816-3 표준 테스트에 따르면 이 주파수 대역에서 본 제품의 진폭 감쇠율은 92%에 달해 볼트 풀림 위험이 크게 줄어듭니다.
이 제품은 다양한 극한 환경에서 엄격한 테스트 검증을 통과하여 세계에서 가장 까다로운 산업 프로젝트에 대한 적합성을 보장합니다.
● 저온 충격(-70°C):GB/T 229-2020 표준에 따른 샤르피 V 노치 충격 테스트에서 측정된 충격 에너지는 89J로, 국가 표준 요구 사항인 ≥34J를 훨씬 초과했습니다. 이를 통해 북극 파이프라인 및 LNG 수용 터미널과 같은 극도로 추운 환경에서 플랜지를 안전하게 사용할 수 있습니다.
● 심해 부식(5,000미터):5,000m 심해 고압, 고염분 안개 환경을 시뮬레이션한 ASTM G111-97 표준에 따르면 30년 환산 부식률은 0.03mm/년에 불과합니다. 이 계산에 따르면 심해 서비스 50년 후의 부식 허용량은 여전히 설계 벽 두께보다 훨씬 작습니다.
● 모래 및 먼지 마모(120m/s):ISO 5890:2012 표준에 따르면 120m/s의 속도로 10,000시간 동안 고속 모래와 먼지로 밀봉 표면에 충격을 가하면 밀봉 표면 손상 깊이가 8μm 이하입니다. 이는 모래가 많은 바람이 빠르게 부는 사막 지역이나 해양 플랫폼에 특히 중요합니다.
이 제품에는 두 가지 지능형 기술이 통합되어 사용자가 잠재적인 문제를 조기에 감지하고 사고를 예방할 수 있도록 도와줍니다.
나노-지르코니아 마모 표시층:나노-지르코니아 복합 재료 층이 밀봉 표면에 내장되어 있으며, 기본 재료와 다른 색상을 가지고 있습니다. 장기간 사용 후 씰링 표면의 두께가 0.1mm 미만으로 마모되면 이 표시층이 노출되어 시각적인 색상 변화 경고를 제공합니다. 현장 작업자는 전문적인 테스트 장비 없이도 플랜지 밀봉 상태를 신속하게 판단할 수 있어 갑작스러운 누출 위험을 크게 줄일 수 있습니다.
이중 원추형 볼트 구멍 예압 잠금:기존의 원형 볼트 구멍에서는 볼트와 구멍 벽 사이의 접촉 응력이 압력 변동에 따라 급격하게 변하여 예압이 빠르게 감쇠됩니다. 테스트 데이터에 따르면 35MPa 압력 변동 조건에서 기존 구조의 예압 감쇠는 ≥20%입니다. 대조적으로, 이 제품은 이중 원추형 볼트 구멍 디자인을 채택합니다. 조인 후 볼트는 테이퍼진 표면과 자동 잠금 효과를 형성하며 동일한 조건에서 예압 감쇠는 5% 이하입니다.
강철 플랫 플랜지의 재료 선택 및 제조 공정은 최고의 성능의 기초입니다.
경사 담금질 고탄소강:기존의 플랜지 완전 담금질은 표면과 코어 사이의 과도한 경도 차이를 초래하여 균열이 발생하기 쉽습니다. 구배 담금질 기술은 가열 및 냉각 속도를 정밀하게 제어하여 플랜지 외부에서 내부로 점진적인 경도 분포를 생성합니다. 즉, 내마모성을 위한 높은 표면 경도와 내충격성을 위한 높은 코어 인성을 제공합니다. 이 공정을 통해 플랜지는 우수한 저온 충격 인성(-70°C에서 89J)을 보유하면서 높은 강도를 유지할 수 있습니다.
생체공학 벌집 구조:벌집의 육각형 벌집 형상에서 영감을 얻은 이 구조는 무게를 늘리지 않고도 플랜지의 굽힘 강성을 크게 증가시킵니다. 전통적인 솔리드 플랜지에 비해 벌집 구조는 재료 사용량을 줄이는 동시에 리브 지지를 통해 더 높은 단면 계수를 달성합니다. 유한 요소 분석을 통해 이 구조의 굽힘 강도가 동일한 무게의 솔리드 플랜지보다 65% 더 높다는 것을 확인했습니다.
내장형 티타늄 합금 강화 링:Ti-6Al-4V 티타늄 합금 강화 링은 응력 집중이 가장 발생하기 쉬운 위치인 플랜지 넥에 미리 배치되어 있습니다. 이 합금은 항복강도가 1,250MPa에 달하고 밀도는 강철의 60%에 불과합니다. 보강링은 억지끼워맞춤을 통해 모재에 접착됩니다. 파열 압력 테스트에서는 넥 소성 변형을 효과적으로 제한하여 DN300 플랜지의 파열 압력을 기존 15MPa 이하에서 42MPa로 높입니다.
올바른 설치 및 유지 관리는 제품의 성능 이점을 더욱 활용할 수 있습니다.
1. 개스킷 선택:이 제품은 전면 실링 표면 설계로 전체 실링 표면을 덮고 볼트 구멍이 있는 전면 개스킷과 함께 사용해야 합니다. 내부 및 외부 링이 있는 나선형 상처 개스킷 또는 강화 흑연 개스킷을 권장합니다. 전면 플랜지를 돌출면 플랜지에 직접 볼트로 고정하는 것은 엄격히 금지됩니다.
2. 볼트 예압:이중 원추형 볼트 구멍 설계의 경우 ASME PCC-1 표준에 따라 3단계 교차 패턴 예압을 위해 유압 토크 렌치를 권장합니다. 목표 예압은 압력 등급 및 볼트 사양을 기준으로 계산되며 일반적으로 볼트 항복 강도의 50-70%입니다.
3. 정기점검 :6개월마다 씰링 표면 색상 변화(나노-지르코니아 표시층)를 확인하십시오. 변색이 관찰되면 즉시 교체 일정을 잡으십시오. 동시에 토크 렌치를 사용하여 잔여 볼트 예압을 즉시 점검합니다. 감쇠가 10%를 초과하면 다시 조여야 합니다.
4. 교체 작업:플랜지는 기존 제품보다 가볍고 이중 원추형 볼트 구멍으로 정렬이 용이하므로 단일 교체 시간은 2.5시간에 불과합니다(기존 플랜지는 8시간 소요). 교체 시에는 가스켓과 볼트/너트도 동시에 교체해야 합니다.
초고압 베어링 용량과 극한 환경 적응성을 갖춘 강철 플랫 플랜지는 다음 시나리오에서 널리 사용됩니다.
● 셰일가스 파쇄 펌프 파이프라인:파쇄 작업 압력은 일반적으로 35~70MPa에 이르며 압력 맥동이 심합니다. 이 제품은 20,000주기(35MPa에서)의 주기 피로 수명을 가지며, 이는 셰일 가스 유정 현장에서 단일 파쇄 단계 동안 필요한 수천 번의 압력 주기를 훨씬 초과합니다.
● 심해 시추 플랫폼 수원 장비:수심 5,000m에서는 외부 정수압이 약 50MPa인 반면, 내부적으로는 석유 및 가스 압력도 견뎌야 합니다. 30년 동안 부식률이 0.03mm/년에 해당하는 내식성은 전체 사용 수명 동안 플랜지를 교체할 필요가 없음을 보장합니다.
● 초심수 분출 방지 스택:BOP 제어 라인은 밀봉 신뢰성 요구 사항이 매우 높습니다. 10⁻⁵ mbar·L/s 이하의 누출률은 파열 방지 스택에 대한 API 16A 표준의 최소 누출 요구 사항을 충족합니다.
● 극지 저온 천연가스 전송:-70°C에서 89J의 충격 인성은 북극권 파이프라인 엔지니어링에 대한 저온 인성 요구 사항(일반적으로 ≥27J)을 훨씬 초과합니다.
● 해상 유전 크리스마스 트리 시스템:API 6A PSL 3G 사양의 초고압 가스 매체 플랜지에 대한 추가 테스트 요구 사항을 충족합니다.
이 제품은 API 6A PSL 3G 인증을 통과했습니다. API 6A는 석유 및 가스 산업의 유정 장비 및 크리스마스 트리에 대한 핵심 사양으로 밸브, 플랜지, 행거 등 14개 범주의 장비에 적용됩니다. 제품 사양 수준은 PSL 1에서 PSL 4로 증가하며, PSL 3G는 가스 매체 위험이 있는 초고압 시나리오에 적용할 수 있는 PSL 3에 공압 테스트 요구 사항을 추가하는 추가 수준입니다.
Longan의 자체 공장은 원자재 입고 검사부터 완제품 출고까지 전체 프로세스 품질 관리를 구현합니다. 각 플랜지에는 추적 가능한 재료 인증서, 열처리 곡선 기록, 치수 검사 보고서 및 수압/공압 테스트 보고서가 함께 제공됩니다. 해외 바이어들은 주문번호를 이용해 온라인으로 생산 진행 상황과 테스트 데이터를 확인할 수 있습니다.
Longan은 저장성 원저우시 Longwan 지역 Yongxing Street Mingzhu Road 620번지에 위치해 있습니다. Tsingshan Holding Group의 고품질 스테인리스강 원료 공급과 자체의 강력한 단조, 열처리 및 기계 가공 능력을 활용하여 완벽한 생산 시스템을 형성했습니다. 회사는 다음과 같은 사용자 정의 옵션을 지원합니다.
● 크기 맞춤설정:비표준 치수, 특수 압력 등급.
● 개인 라벨링:레이저 마킹, 포장 디자인.
● 대량 생산:유연한 최소 주문 수량.
해외 바이어는 영업팀에 기술 요구사항을 보내 무료 샘플(운송료 부과)과 제조팀의 전문적인 선택 조언을 얻을 수 있습니다. 처음 협력하는 고객을 위해 Longan은 배송을 준비하기 전에 제품 성능이 요구 사항을 충족하는지 확인하기 위해 제3자 검사 기관 입회 테스트 서비스를 제공합니다.
Q: API 6A 표준에서 제품은 어떤 제품 사양 수준에 속합니까?
A: 이 제품은 API 6A PSL 3G 인증을 통과했습니다. API 6A는 제품 사양 수준을 PSL 1, PSL 2, PSL 3, PSL 3G 및 PSL 4로 나눕니다. PSL 3G는 제품이 PSL 3의 모든 요구 사항을 충족하고 추가 공압 테스트(일반적으로 정격 압력의 1.5배)를 통과할 뿐만 아니라 더 엄격한 비파괴 테스트 및 재료 추적성을 요구합니다. 이 수준은 가스 누출 위험이 있는 초고압 시나리오를 위해 특별히 설계되었습니다.
Q: 제품의 설치 요구 사항은 무엇입니까?
A: 설치 시 다음 사항에 유의해야 합니다. 먼저 전체 밀봉 표면을 덮고 볼트 구멍이 있는 전면 개스킷을 사용해야 합니다. 둘째, 전면 플랜지를 돌출면 플랜지에 직접 볼트로 고정해서는 안 됩니다. 시스템에 돌출형 플랜지가 있는 경우 전면 플랜지 또는 사용된 어댑터 개스킷으로 교체해야 합니다. 셋째, 토크는 크로스 패턴의 계단식 균일 예압 토크 렌치와 이중 원추형 볼트 구멍 설계를 사용하여 ASME B16.5 표준에 따라 적용되어야 합니다. 볼트는 최초 작동 후 24시간 후에 다시 조여야 합니다.
Q: 강철 플랫 플랜지의 내식성은 어떻습니까?
A: ASTM G111-97 표준 테스트에 따르면 5,000m 심해 환경에서 30년 등가 부식률은 0.03mm/년에 불과합니다. 이 계산에 따르면 심해 사용 50년 후의 부식 깊이는 0.05mm를 초과하지 않으며 이는 플랜지의 설계 부식 허용치(일반적으로 3mm)보다 훨씬 적습니다. 이러한 성능은 경사 담금질 고탄소강의 조밀한 표면층과 선택적 표면 부식 방지 코팅(예: 용융 아연 도금, 에폭시 코팅)에 기인합니다.
Q: Longan 제품의 공급 프로세스는 어떻게 되나요?
A: Longan은 원저우 Longwan에 위치하고 있으며 Tsingshan Holding Group의 원자재 이점과 자체 단조 및 가공 능력을 활용하여 완전한 생산 시스템을 구성하고 있습니다. 표준 크기 제품은 재고가 있으며 영업일 기준 3일 이내에 배송될 수 있습니다. 맞춤형 제품의 리드 타임은 복잡성에 따라 일반적으로 15~30일입니다. 국제 구매자는 크기 요구 사항을 sales@longanflanges.com으로 보내 무료 샘플(샘플 수수료 환불 가능)과 제조 팀의 전문적인 조언을 얻을 수 있습니다. 이 회사는 크기 맞춤화, 개인 라벨링 및 대량 생산을 지원하여 구매자가 조달 위험과 총 비용을 줄일 수 있도록 돕습니다.
Q: 제품의 실제 성능 데이터는 어떻게 확인할 수 있나요?
A: Longan은 공장에서 성능 테스트를 목격하는 고객이나 제3자 검사 기관을 환영합니다. 공장에는 3000톤 압력 시험기, 순환 피로 시험대, -80°C 저온 충격 시험기, 심해 고압 부식 시뮬레이션 챔버가 갖춰져 있습니다. 고객은 샘플에 대한 파열 압력 테스트, 주기적 피로 테스트 또는 극한 환경 테스트를 요청할 수 있습니다. 테스트 보고서는 CNAS 자격을 갖춘 내부 실험실에서 발행됩니다.
