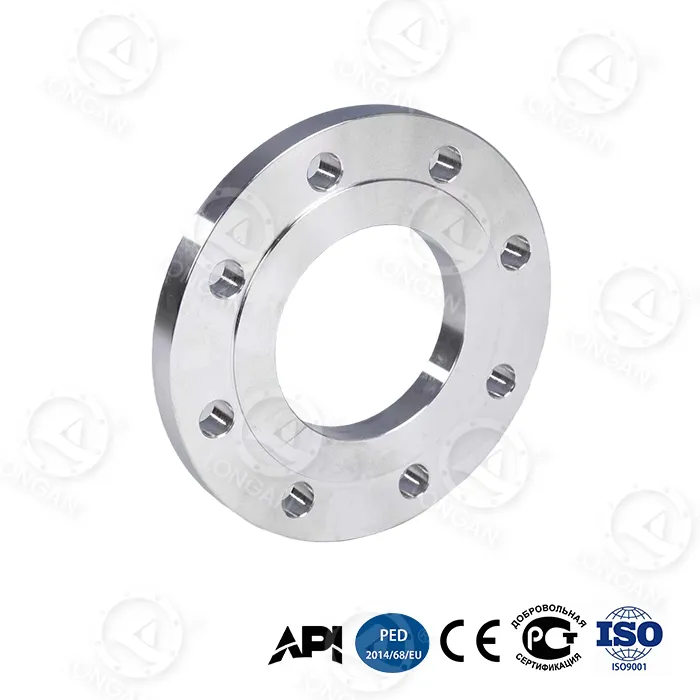

플랫 용접 플랜지 304 매끄러운 표면은 어떻게 누출을 방지합니까?

기사 요약:플랫 용접 플랜지 304 매끄러운 표면은 밀봉 표면, 개스킷, 치수 및 설치 조건이 적절하게 일치할 때 안정적인 파이프 연결을 만드는 데 도움이 됩니다. Wenzhou Longan Flange Co., Ltd.에서는 자체 단조, 가공 및 테스트 기능을 갖춘 산업용 플랜지를 제조합니다. 이 기사에서는 플랜지 표면 품질, 재료 선택, 치수 정확도 및 설치 방법이 어떻게 함께 작동하여 산업용 배관 시스템의 누출 위험을 줄이는지 설명합니다.

목차

• 플랜지 연결에서 누출의 원인은 무엇입니까?
• 매끄러운 표면이 누출을 방지하는 데 어떻게 도움이 됩니까?
• 개스킷을 플랜지에 어떻게 맞춰야 합니까?
• 치수와 압력 등급이 중요한 이유는 무엇입니까?
• 구매자는 플랜지 품질을 어떻게 확인할 수 있습니까?
• 304 매끄러운 면 플랜지는 어디에 사용됩니까?
• 자주 묻는 질문

플랜지 연결에서 누출의 원인은 무엇입니까?

플랜지 누출이 한 가지 요인만으로 해결되는 경우는 거의 없습니다. 경험상 연결은 플랜지 면, 개스킷, 볼트, 파이프 정렬 및 작동 조건을 포함하여 완전한 조립으로 간주되어야 합니다. 정확한 공칭 크기로 제조된 플랜지는 밀봉 표면이 손상되거나 개스킷이 공정 유체에 적합하지 않은 경우에도 여전히 누출될 수 있습니다. 평가할 때편평한 용접 플랜지 304 매끄러운 얼굴, 설치하기 전에 다음과 같은 잠재적 원인을 확인하는 것이 좋습니다.

• 고르지 않은 밀봉면:뒤틀림, 긁힘, 찌그러짐 또는 과도한 표면 불규칙성은 균일한 개스킷 접촉을 방해할 수 있습니다.
• 잘못된 개스킷 선택:유체, 온도, 압력에 견디지 못하는 가스켓은 씰 성능이 저하되거나 상실될 수 있습니다.
• 잘못 정렬된 배관:파이프 응력이 과도하거나 정렬이 불량하면 플랜지 조인트 전체에 고르지 않은 하중이 발생할 수 있습니다.
• 고르지 못한 볼트 로딩:잘못된 조임 순서 또는 일관되지 않은 볼트 하중은 특정 영역에서 개스킷 압축을 감소시킬 수 있습니다.
• 부적합한 작동 조건:압력 변동, 열 순환, 진동 및 부식은 장기적인 접합 무결성에 영향을 미칠 수 있습니다.

이러한 위험을 조기에 식별하면 구매 팀과 프로젝트 엔지니어가 플랜지 재료에만 의존하는 대신 올바른 제조 공차 및 설치 요구 사항을 정의하는 데 도움이 됩니다.

매끄러운 표면이 누출을 방지하는 데 어떻게 도움이 됩니까?

매끄러운 밀봉면은 연결된 두 구성 요소 사이의 개스킷에 대한 접촉 표면을 제공합니다. 면 형상과 표면 마감이 지정된 요구 사항을 충족하면 개스킷이 보다 일관되게 압축되고 작은 표면 불규칙성을 채울 수 있습니다. 이는 조인트 전체의 잠재적인 누출 경로를 줄이는 데 도움이 됩니다. 그러나 부드럽다는 것이 자동으로 누출 방지를 의미하지는 않습니다. 적절한 표면 마감은 개스킷 재질, 플랜지 설계, 해당 표준 및 서비스 조건에 따라 달라집니다. 표면이 지나치게 거칠면 개스킷 접촉이 방해될 수 있으며, 마감이 부적절하거나 표면이 손상되면 밀봉 성능이 저하될 수도 있습니다. 플랫 용접 플랜지 304 매끄러운 면의 경우 구매자는 세 가지 중요한 특성을 확인해야 합니다.

• 면 평탄도:밀봉 표면은 승인된 도면 또는 해당 표준에 지정된 치수 공차 내에 유지되어야 합니다.
• 표면 거칠기:필요한 마감 처리는 개스킷 제조업체의 권장 사항 및 플랜지 사양과 일치해야 합니다.
• 표면 상태:완성된 표면에는 개스킷 접촉에 영향을 미칠 수 있는 눈에 띄는 긁힘, 찌그러짐, 부식 및 기계 결함이 있는지 검사해야 합니다.

온주용안플랜지유한회사는 단조 및 기계 가공을 자체적으로 처리하므로 여러 제조 단계에 걸쳐 생산 요구 사항을 관리할 수 있습니다. 씰링 요구 사항이 엄격한 프로젝트의 경우 구매자는 생산 전에 필요한 평탄도 및 거칠기 값을 지정하고 준수 여부를 확인하기 위한 검사 기록을 요청해야 합니다.

개스킷을 플랜지에 어떻게 맞춰야 합니까?

개스킷은 씰링 시스템의 중요한 부분입니다. 올바르게 가공된 플랜지라도 공정 매체와 호환되지 않거나 작동 조건에서 충분한 압축을 유지할 수 없는 개스킷과 결합하면 누출이 발생할 수 있습니다. 플랜지 어셈블리를 주문하기 전에 프로젝트 엔지니어나 개스킷 공급업체에 다음 세부 사항을 확인하는 것이 좋습니다.

• 유체 호환성:개스킷과 접촉할 수 있는 공정 유체, 세척 화학물질 및 기타 물질에 대한 내성을 확인하십시오.
• 온도 범위:정상 작동 온도와 예측 가능한 온도 변화를 모두 확인하십시오.
• 압력 조건:개스킷이 지정된 사용압력 및 압력변동에 적합한지 확인하십시오.
• 개스킷 치수:내경, 외경, 두께, 필요한 접촉면적을 확인하세요.
• 플랜지 방향:개스킷 설계가 지정된 매끄럽거나 평평한 밀봉면과 호환되는지 확인하십시오.

"매끄러운 면"이라는 용어는 도면 및 해당 플랜지 표준에 대해 확인되어야 합니다. 서로 다른 표준과 제조업체는 서로 다른 표면 용어를 사용할 수 있으므로 구매자는 모든 평면형 표면이 동일한 치수 또는 밀봉 요구 사항을 가지고 있다고 가정해서는 안 됩니다.

치수와 압력 등급이 중요한 이유는 무엇입니까?

치수 정확도는 조립 및 밀봉 성능 모두에 영향을 미칩니다. 볼트 구멍 간격이 잘못되면 설치가 어려워질 수 있으며, 승인된 설계와 다른 플랜지 두께나 표면 형상은 접합 하중에 영향을 미칠 수 있습니다. 압력 등급에도 세심한 주의가 필요합니다. 304 스테인리스강으로 제작된 플랜지는 모든 압력이나 온도에 자동으로 적합하지는 않습니다. 허용되는 서비스 조건은 해당 표준, 크기, 디자인, 재료 특성 및 작동 온도에 따라 다릅니다. 아래 표에는 구매 전 꼭 확인해야 할 주요 사양이 나열되어 있습니다.

사양	확인할 사항	누출 방지와의 관련성
재료 등급	304 스테인레스 스틸 및 지정된 재료 표준	재료 적합성 및 내식성을 지원합니다.
공칭 크기	DN 또는 NPS, 보어 및 결합 파이프 치수	올바른 맞춤과 정렬을 보장하는 데 도움이 됩니다.
씰링면	면 유형, 평탄도 및 지정된 표면 거칠기	일관된 개스킷 접촉 지원
볼트 구멍 패턴	볼트원 직경, 구멍 개수, 구멍 직경	올바른 조립 및 볼트 로딩을 달성하는 데 도움이 됩니다.
압력과 온도	설계 조건 및 적용 압력 등급	플랜지의 정격 조건을 넘어서는 사용을 방지하는 데 도움이 됩니다.
개스킷 요구 사항	재질, 치수 및 작동 제한	실제 서비스 조건에서 밀봉을 유지하는 데 도움이 됩니다.
검사기록	자재인증서 및 치수검사 결과	공급된 제품이 사양을 충족한다는 증거를 제공합니다.

비표준 프로젝트의 경우 Wenzhou Longan Flange Co., Ltd.는 맞춤형 플랜지 제조 및 OEM 서비스를 제공합니다. 견적 단계에서 승인된 도면과 완전한 작동 조건을 제공하면 사양 격차를 줄이고 생산 후 비용이 많이 드는 변경을 방지하는 데 도움이 됩니다.

구매자는 플랜지 품질을 어떻게 확인할 수 있습니까?

품질 검사에서는 완성된 외관에만 초점을 맞추기보다는 재료, 가공, 치수 및 추적 가능성을 다루어야 합니다. Wenzhou Longan Flange Co., Ltd.의 제조 역량에는 단조, 가공 및 테스트가 포함됩니다. 회사의 온라인 ERP 시스템은 원자재 입력부터 완제품 발송까지 생산 데이터 관리를 지원합니다. 입고 검사 또는 공급업체 평가를 위해 다음과 같은 체크리스트를 사용하는 것이 좋습니다.

• 재료 인증서 및 제품 ID를 구매 주문서와 비교하십시오.
• 승인된 도면을 기준으로 플랜지 외경, 두께, 보어 및 볼트 구멍 패턴을 측정합니다.
• 밀봉면에 손상이 있는지 검사하고 적절한 측정 방법을 사용하여 지정된 평탄도와 거칠기를 확인하십시오.
• 플랜지 표준과 압력 등급이 프로젝트 요구 사항과 일치하는지 확인하십시오.
• 추적성을 위해 자재 표시와 사용 가능한 배치 기록을 확인하세요.
• 보관 및 운송 중에 밀봉면이 보호되는지 포장을 검사하십시오.

까다로운 파이프라인 프로젝트의 경우 제조가 시작되기 전에 검사 기준에 대한 합의가 이루어져야 합니다. 프로젝트에 제3자 검사, 확실한 재료 식별 또는 추가 테스트가 필요한 경우 이러한 요구 사항을 구매 사양에 기록해야 합니다.

304 매끄러운 면 플랜지는 어디에 사용됩니까?

304 스테인레스 스틸 플랜지는 기계적 특성과 내식성이 작동 환경에 적합한 다양한 산업용 배관 및 장비 연결에 사용됩니다. 일반적인 응용 분야에는 물 관련 시스템, 일반 공정 배관, 선택된 식품 가공 장비 및 유틸리티 연결이 포함될 수 있습니다. 적합성은 항상 실제 서비스 조건을 기준으로 평가되어야 합니다.

• 물 및 유틸리티 배관:물의 화학적 성질, 온도, 압력 및 개스킷 호환성을 고려하십시오.
• 식품 가공 장비:청소 요구사항, 표면 마감 사양, 해당 위생 표준을 확인하세요.
• 일반 화학 처리:특히 염화물이나 공격적인 물질이 존재하는 경우 화학적 호환성을 주의 깊게 검토하십시오.
• 산업용 장비 연결:결합 치수, 진동 조건 및 설치 접근을 확인하십시오.

온주용안플랜지유한회사는 석유 및 가스, 석유화학 처리, 발전 및 인프라를 포함한 분야의 산업용 플랜지를 제조합니다. 적절한 플랜지 유형과 재질은 업계 이름만으로는 결정되지 않고 엔지니어링 사양에 따라 결정되어야 합니다.

자주 묻는 질문

1. 매끈한 면이 플랜지 누출을 완전히 방지할 수 있습니까?

아니요. 적절하고 매끄러운 표면은 일관된 가스켓 접촉을 제공하는 데 도움이 되지만 누출 방지는 가스켓 호환성, 볼트 로딩, 정렬, 작동 조건 및 올바른 설치에 따라 달라집니다.

2. 304 매끄러운 면 플랜지에는 어떤 표면 마감을 지정해야 합니까?

필요한 마감은 플랜지 표준, 개스킷 유형 및 프로젝트 사양에 따라 다릅니다. 구매자는 요구되는 거칠기 및 평탄도를 도면에 기재하고 해당 검사 방법을 제조업체에 확인해야 합니다.

3. 304 스테인리스강은 부식성 유체에 적합한가요?

많은 일반 환경에 적합하지만 모든 부식성 매체에는 적합하지 않습니다. 염화물과 특정 공격적인 화학물질은 국부적인 부식을 일으킬 수 있습니다. 재료를 선택하기 전에 공정 유체, 농도 및 작동 온도를 검토해야 합니다.

4. 플랫 용접 플랜지 304 평활면을 주문하려면 어떤 정보가 필요합니까?

가능한 경우 공칭 크기, 해당 표준, 압력 등급, 재료 등급, 면 유형, 수량, 납품 요구 사항 및 승인된 도면을 제공하십시오. 구매 주문서에 특별 검사 및 추적성 요구 사항을 포함시키십시오.

5. Wenzhou Longan Flange Co., Ltd.는 맞춤형 플랜지를 공급할 수 있습니까?

예. 이 회사는 다양한 플랜지 유형을 제조하고 맞춤형 비표준 제품에 대한 OEM 서비스를 제공합니다. 생산 타당성과 리드 타임은 치수, 재료, 도면 및 주문 요구 사항에 따라 다릅니다.

6. 플랜지 제작에는 보통 얼마나 걸리나요?

회사가 명시한 일반적인 생산 리드 타임은 제품 복잡성과 작업량에 따라 2~4주입니다. 구매 주문을 하기 전에 특정 주문의 일정을 확인하세요.

7. 구매자는 플랜지 품질을 확인하기 위해 어떤 문서를 요청해야 합니까?

프로젝트에 따라 구매자는 재료 테스트 인증서, 치수 검사 보고서, 추적성 기록 및 해당 품질 시스템 문서를 요청할 수 있습니다. 추가 테스트 또는 제3자 검사는 생산 전에 합의되어야 합니다.

플랜지 누출 방지는 밀봉면, 개스킷, 재질 및 치수를 실제 사용 조건에 맞추는 것부터 시작됩니다. 플랫 용접 플랜지 304 매끄러운 면은 제조 공차가 제어되고 설치 요구 사항을 준수할 때 안정적인 연결을 제공할 수 있습니다. 제품사양이나 맞춤형 플랜지에 대한 문의는 당사로 연락주시기 바랍니다.온주용안플랜지유한회사귀하의 도면 및 프로젝트 요구 사항에 맞게.
