상하이 외곽에 있는 수처리 공장에서 유지 관리 직원이 아연 도금 강관 부분을 교체하고 있습니다. 이 파이프는 10년 넘게 사용되었으며 아연 도금 코팅으로 부식으로부터 파이프를 보호했습니다. 승무원은 새 섹션을 기존 시스템에 연결해야 합니다. 연결을 용접하거나 나사형 플랜지를 사용하는 두 가지 옵션이 있습니다. 용접을 하려면 아연 도금 코팅을 갈아내야 하므로 용접 영역이 부식에 취약해집니다. 또한 화기 작업 허가와 특수 장비가 필요합니다. 이와 대조적으로 나사형 플랜지는 보호 코팅을 손상시키지 않고 열간 작업할 필요 없이 간단한 수공구로 설치할 수 있습니다. 이것이 아연 도금 파이프 시스템이 나사형 플랜지를 선호하는 이유입니다. 선택은 단지 편리함에 관한 것이 아닙니다. 이는 부식 방지의 무결성을 유지하고 전체 시스템의 장기적인 신뢰성을 보장하는 것입니다.
나사형 플랜지는 나사산을 통해 파이프에 연결되는 플랜지 유형입니다. 다양한 용도에 맞게 다양한 크기와 압력 등급으로 제공됩니다. 아연 도금 파이프 시스템에서는스레드 플랜지용접 넥 플랜지, 슬립온 플랜지, 랩 조인트 플랜지 등 다른 플랜지 유형에 비해 여러 가지 장점을 제공합니다. 이 기사에서는 나사형 플랜지가 아연 도금 파이프 시스템에 선호되는 기술적, 실제적 이유를 검토합니다. 우리는 아연 도금 코팅에 대한 용접의 영향, 나사산 연결의 설치 효율성, 나사산 플랜지의 밀봉 성능 및 호환성을 보장하는 재료 사양을 다룰 것입니다. 우리는 또한 Wenzhou Longan Flange Co., Ltd. 공장의 자세한 제품 사양을 제공할 것입니다.

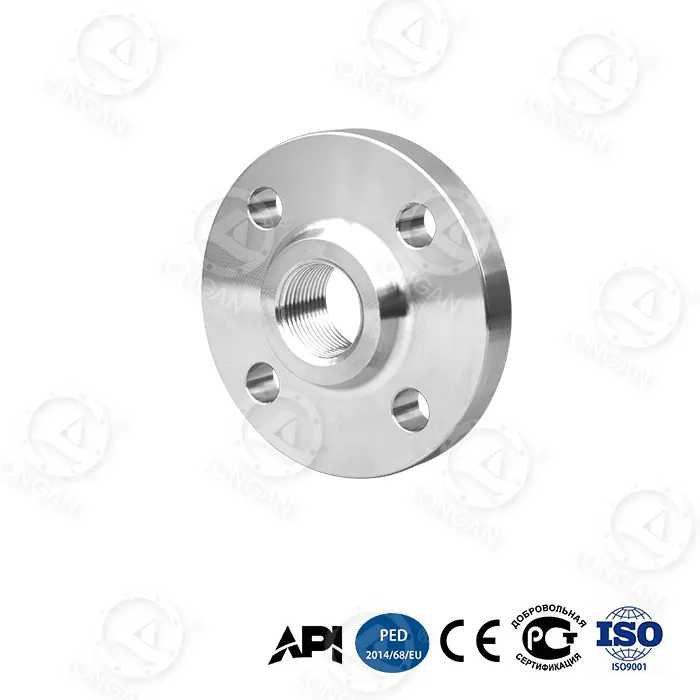

나사형 플랜지는 나사산을 통해 파이프에 부착되는 파이프 플랜지 유형입니다. 플랜지에는 파이프 끝의 외부 나사산과 일치하는 나사산 구멍이 있습니다. 플랜지를 설치하려면 파이프 끝 부분에 나사산이 있고 플랜지가 파이프에 나사로 고정됩니다. 그런 다음 많은 저압 응용 분야에서는 용접이 필요하지 않지만 플랜지는 밀봉 용접 또는 백업 용접으로 제자리에 고정됩니다. 나사산 연결은 적당한 압력과 온도를 견딜 수 있는 기계적 밀봉을 제공합니다. 나사식 플랜지는 1/2인치에서 24인치까지의 다양한 크기와 150에서 2500까지의 압력 등급으로 제공됩니다. 일반적으로 수처리, 화학 처리 및 용접이 실용적이지 않거나 바람직하지 않은 산업용 배관 시스템에 사용됩니다.
나사형 플랜지의 디자인은 간단하지만 효과적입니다. 플랜지 면은 결합 플랜지에 따라 일반적으로 융기되거나 편평합니다. 나사산 보어는 파이프 나사산과의 적절한 결합을 보장하기 위해 정확한 공차로 가공됩니다. 플랜지는 일반적으로 용도에 따라 단조강, 주강 또는 스테인리스강으로 만들어집니다. 아연 도금 파이프 시스템에서 나사식 플랜지도 파이프와 일치하고 부식 방지 기능을 제공하도록 아연 도금 처리되어 있습니다. 아래 표에는 주요 구성 요소와 해당 기능이 요약되어 있습니다.
| 요소 | 기능 |
| 플랜지 몸체 | 구조적 연결 및 결합 표면 제공 |
| 스레드 보어 | 파이프 나사산을 일치시켜 기계적 밀봉을 생성합니다. |
| 플랜지면 | 개스킷의 밀봉 표면을 제공합니다. |
| 볼트 구멍 | 플랜지를 결합 플랜지에 볼트로 고정하도록 허용 |
| 아연 도금 코팅 | 플랜지와 연결부에 부식 방지 기능 제공 |
~에온주용안플랜지유한회사, 우리 공장은 다양한 크기, 압력 등급 및 재료로 나사형 플랜지를 제조합니다. 당사는 아연 도금 파이프 시스템에 사용하도록 특별히 설계된 아연 도금 스레드 플랜지를 제공합니다. 당사의 플랜지는 ANSI B16.5, DIN 및 JIS를 포함한 국제 표준에 따라 제조되어 다양한 파이프 및 피팅과의 호환성을 보장합니다.
아연 도금 파이프는 부식으로부터 보호하기 위해 아연 층으로 코팅된 강관입니다. 아연 코팅은 희생 양극 역할을 합니다. 즉, 강철에 우선적으로 부식되어 강철을 녹으로부터 보호합니다. 이러한 보호는 아연 코팅이 그대로 유지되는 한 효과적입니다. 파이프가 용접될 때 용접 공정의 열로 인해 열 영향을 받는 부분의 아연 코팅이 연소됩니다. 이로 인해 기본 강철이 노출되어 부식에 취약해집니다. 또한, 용접 공정에서는 기화된 아연에서 독성 연기가 생성될 수 있으며, 이는 용접공에게 위험할 수 있습니다. 아래 표에는 아연 도금 파이프에 대한 용접의 영향이 요약되어 있습니다.
| 효과 | 결과 |
| 아연 코팅이 타서 없어졌습니다. | 노출된 강철은 부식에 취약합니다. |
| 열영향부 | 용접 영역의 기계적 특성 감소 |
| 유독가스 | 용접공의 건강 위험; 환기와 PPE가 필요합니다 |
| 재코팅이 필요함 | 부식 방지를 복원하기 위한 추가 노동력 및 자재 |
| 화기작업 허가 | 추가 안전 절차 및 가동 중지 시간 |
이러한 효과로 인해 용접은 아연 도금 파이프 연결에 바람직하지 않은 옵션이 됩니다. 대안은 열이 필요하지 않은 기계적 연결을 사용하는 것입니다. 스레드 플랜지는 그러한 연결 중 하나입니다. 플랜지를 나사식 파이프 끝단에 나사로 고정하면 아연 코팅이 보존되고 시스템의 부식 방지 기능이 그대로 유지됩니다. 우리 공장에서는 아연 도금 코팅을 보존하는 것이 얼마나 중요한지 잘 알고 있습니다. 당사의 나사식 플랜지는 파이프의 무결성을 손상시키지 않으면서 안정적인 기계적 연결을 제공하도록 설계되었습니다.
나사형 플랜지의 설치는 열을 포함하지 않는 간단한 기계적 공정입니다. 파이프 끝은 파이프 스레딩 기계 또는 핸드 스레더를 사용하여 나사산을 냅니다. 나사 가공 공정은 파이프 끝에서 소량의 재료를 제거하지만 파이프 나머지 부분의 아연 코팅은 그대로 유지됩니다. 그런 다음 플랜지를 나사형 파이프 끝에 나사로 고정합니다. 나사산이 맞물려 기계적 밀봉을 생성합니다. 어떤 경우에는 밀봉을 강화하기 위해 나사산 밀봉제나 테이프를 나사산에 적용합니다. 그런 다음 플랜지를 결합 플랜지에 볼트로 고정하여 연결을 완료합니다. 열간 작업 허가나 특수 용접 장비 없이도 간단한 수공구만으로 전체 공정을 완료할 수 있습니다. 아래 표에는 나사형 플랜지 설치 단계가 요약되어 있습니다.
| 단계 | 행동 | 장비 |
| 1 | 파이프를 길이에 맞게 잘라주세요 | 파이프 절단기 또는 톱 |
| 2 | 파이프 끝부분을 나사로 고정하세요 | 파이프 스레딩 기계 또는 핸드 스레더 |
| 3 | 스레드를 청소 | 와이어 브러시 또는 천 |
| 4 | 나사산 실란트를 바르세요 | PTFE 테이프 또는 파이프 도프 |
| 5 | 플랜지를 파이프에 나사로 고정하십시오. | 파이프 렌치 |
| 6 | 플랜지를 조이세요 | 파이프 렌치 |
| 7 | 플랜지를 결합 플랜지에 볼트로 고정합니다. | 렌치 또는 임팩트 렌치 |
설치 과정은 빠르고 깨끗하며 안전합니다. 폭발성 대기나 밀폐된 공간 등 화기 작업이 허용되지 않는 구역에서 수행할 수 있습니다. 또한 용접 영역을 다시 코팅할 필요가 없어 시간과 재료가 절약됩니다. 우리 공장에서는 스레드 플랜지에 대한 자세한 설치 지침을 제공하며, 우리 기술 팀은 어떤 질문에도 도움을 드릴 수 있습니다.
나사형 플랜지의 밀봉 성능은 나사 결합 품질과 적합한 나사 밀봉제 사용에 따라 달라집니다. 적절하게 설치되면 나사산 연결은 적당한 압력과 온도에서 누출 방지 밀봉을 제공할 수 있습니다. 나사형 플랜지의 압력 등급은 디자인, 재질 및 크기에 따라 결정됩니다. 표준 나사형 플랜지는 150~2500의 압력 등급으로 제공됩니다. 아래 표에는 나사형 플랜지의 일반적인 압력 및 온도 등급이 요약되어 있습니다.
| 압력 등급 | 최대 압력(bar) | 최대 온도(°C) | 일반적인 응용 |
| 클래스 150 | 20 | 200 | 저압수, HVAC |
| 클래스 300 | 50 | 200 | 중압수, 공정배관 |
| 클래스 600 | 100 | 200 | 고압수, 산업 시스템 |
| 클래스 900 | 150 | 200 | 고압 산업용 애플리케이션 |
| 클래스 1500 | 250 | 200 | 초고압 애플리케이션 |
| 클래스 2500 | 420 | 200 | 극압 응용 분야 |
스레드 연결의 압력 등급은 일반적으로 동일한 크기 및 등급의 용접 연결의 압력 등급보다 낮다는 점에 유의하는 것이 중요합니다. 이는 나사산이 파이프의 벽 두께를 줄이고 응력 집중을 생성하기 때문입니다. 이러한 이유로 나사형 플랜지는 일반적으로 저압 응용 분야나 파이프 벽 두께가 나사산을 수용하기에 충분한 경우에 사용됩니다. 아연 도금 파이프 시스템에서 나사형 플랜지의 압력 등급은 파이프 및 시스템의 압력 등급과 일치해야 합니다. 당사 공장에서는 귀하의 응용 분야에 적합한 압력 등급을 선택하는 데 도움을 드릴 수 있습니다.
나사형 플랜지의 재질은 파이프 재질 및 전달되는 유체와 호환되어야 합니다. 아연 도금 파이프 시스템의 경우 플랜지는 일반적으로 파이프와 일치하고 동일한 수준의 부식 방지 기능을 제공하는 아연 도금 강철로 만들어집니다. 필요한 경우 플랜지는 스테인레스 스틸이나 기타 재료로 만들 수도 있습니다. 나사식 플랜지의 사양에는 크기, 압력 등급, 재료, 나사산 유형 및 플랜지 면 유형이 포함됩니다. 아래 표에는 아연 도금 스레드 플랜지의 주요 사양이 요약되어 있습니다.
| 사양 | 옵션 |
| 크기 | 1/2" ~ 24"(DN15 ~ DN600) |
| 압력 등급 | 150, 300, 600, 900, 1500, 2500 |
| 재료 | 아연도금 탄소강, 스테인레스강, 연성이 있는 철 |
| 스레드 유형 | NPT, BSPT, BSPP, 미터법 |
| 플랜지면 | 레이즈드 페이스(RF), 플랫 페이스(FF), 링 조인트(RTJ) |
| 기준 | ANSI B16.5, DIN, JIS, EN 1092-1 |
| 코팅 | 용융 아연 도금, 전기 아연 도금 |
온주용안플랜지유한회사에서는 당사 공장에서 이러한 사양 등을 충족하는 나사식 플랜지를 제조합니다. 특수 크기, 특수 재료, 특수 스레드 유형을 포함한 특정 프로젝트 요구 사항에 맞게 플랜지를 맞춤화할 수 있습니다. 당사의 품질 관리 프로세스에는 모든 플랜지가 필수 표준을 충족하는지 확인하기 위한 치수 검사, 나사 측정 및 압력 테스트가 포함됩니다.
아연도금 파이프 시스템용 플랜지를 선택할 때 엔지니어는 웰드 넥 플랜지, 슬립온 플랜지, 랩 조인트 플랜지, 나사식 플랜지 등 여러 가지 옵션을 선택할 수 있습니다. 각 유형에는 고유한 장점과 단점이 있습니다. 아래 표에서는 이러한 플랜지 유형의 주요 특성을 비교합니다.
| 플랜지 유형 | 설치 방법 | 아연도금 코팅 보존 | 압력 등급 | 비용 |
| 스레드 플랜지 | 나사형 파이프에 나사로 고정됨 | 예 | 보통의 | 낮음-중간 |
| 용접 넥 플랜지 | 파이프에 용접됨 | 아니요(코팅 손상) | 높은 | 중간-높음 |
| 슬립온 플랜지 | 파이프 위로 미끄러져 용접됨 | 아니요(코팅 손상) | 보통의 | 낮음-중간 |
| 랩 조인트 플랜지 | 스텁 엔드와 함께 사용됩니다. 파이프에 용접하지 않음 | 예(스텁 끝이 아연 도금된 경우) | 보통의 | 중간 |
표에서 볼 수 있듯이 나사식 플랜지는 추가 구성 요소나 절차 없이 아연 도금 코팅을 보존하는 유일한 유형입니다. 랩 조인트 플랜지는 아연 도금 스터브 끝을 사용하는 경우 코팅을 보존할 수도 있지만 더 많은 구성 요소가 필요하고 비용이 더 많이 듭니다. Weld Neck 및 Slip-On 플랜지에는 용접이 필요하므로 코팅이 손상되고 재코팅이 필요합니다. 이러한 이유로 나사식 플랜지는 아연 도금 파이프 시스템에 선호되는 선택입니다.
질문 1: 아연 도금 파이프 시스템의 나사형 플랜지에 대한 최대 압력 등급은 얼마입니까?
답변: 나사산 플랜지는 최대 2500의 압력 등급으로 제공됩니다. 그러나 나사산 연결의 최대 압력 등급은 일반적으로 동일한 크기 및 등급의 용접 연결의 압력 등급보다 낮습니다. 이는 나사산이 파이프의 벽 두께를 줄이고 응력 집중을 생성하기 때문입니다. 대부분의 아연 도금 파이프 시스템의 경우 클래스 150 또는 클래스 300 플랜지로 충분합니다. Wenzhou Longan Flange Co., Ltd.에서는 귀하의 응용 분야에 적합한 압력 등급을 선택하는 데 도움을 드릴 수 있습니다.
질문 2: 나사형 플랜지를 고온 응용 분야에 사용할 수 있습니까?
답변: 나사형 플랜지는 고온 응용 분야에 사용할 수 있지만 온도 등급은 플랜지 및 개스킷의 재질에 따라 다릅니다. 표준 아연 도금 탄소강 플랜지는 최대 200°C의 온도에 적합합니다. 더 높은 온도에서는 스테인리스강 또는 합금강 플랜지가 필요할 수 있습니다. 시스템의 작동 온도에 맞는 플랜지와 개스킷을 선택하는 것이 중요합니다.
질문 3: 나사형 플랜지에는 어떤 유형의 나사 밀봉제를 사용해야 합니까?
대답: PTFE 테이프 또는 파이프 도프는 일반적으로 나사형 플랜지의 나사 밀봉제로 사용됩니다. PTFE 테이프는 적용하기 쉽고 물과 기타 여러 유체에 대한 우수한 밀봉 기능을 제공합니다. 파이프 도프는 나사산에 바르고 더 높은 압력에 대해 더욱 견고한 밀봉을 제공하는 페이스트입니다. 선택은 적용 분야와 운반되는 유체에 따라 달라집니다. 실런트에 대한 제조업체의 권장 사항을 항상 따르십시오.
질문 4: 나사형 플랜지와의 누출 없는 연결을 어떻게 보장합니까?
대답: 누출 없는 연결을 보장하려면 다음 단계를 따르십시오. 나사산을 철저히 청소하고 나사산 밀봉제를 고르게 바르고 플랜지를 파이프에 손으로 단단히 조인 다음 파이프 렌치로 조이십시오. 나사산이 손상되거나 플랜지가 깨질 수 있으므로 너무 세게 조이지 마십시오. 가능한 경우 보정된 토크 렌치를 사용하십시오. 마지막으로 플랜지를 결합 플랜지에 볼트로 고정하고 별 모양으로 볼트를 조여 개스킷에 균일한 압력을 가합니다. 우리 공장에서는 스레드 플랜지에 대한 자세한 설치 지침을 제공합니다.
질문 5: 아연 도금 나사형 플랜지가 음용수 시스템에 적합합니까?
답변: 예, 아연 도금 스레드 플랜지는 음용수 접촉에 대해 승인된 표준에 따라 아연 도금이 수행된 경우 음용수 시스템에 적합합니다. 아연 코팅은 불활성이며 유해 물질을 물에 침출시키지 않습니다. 우리 공장에서는 ASTM A153 및 식수 응용 분야에 대한 기타 관련 표준의 요구 사항을 충족하는 용융 아연 도금을 사용합니다.
아연 도금 파이프 시스템은 다른 플랜지 유형과 비교할 수 없는 설치 효율성, 부식 방지 및 연결 무결성의 조합을 제공하기 때문에 스레드 플랜지를 선호합니다. 나사식 연결은 용접이 필요하지 않으므로 아연 도금 코팅이 손상되고 파이프가 부식될 수 있습니다. 화기 작업 허가나 특수 장비 없이도 빠르고 깨끗하며 안전한 설치가 가능합니다. 이는 아연 코팅을 보존하여 전체 시스템의 부식 방지가 그대로 유지되도록 합니다. 또한 적당한 압력과 온도에서 안정적이고 누출이 없는 밀봉 기능을 제공합니다. Wenzhou Longan Flange Co., Ltd.의 공장에서는 아연 도금 파이프 시스템용으로 특별히 설계된 고품질 나사형 플랜지를 제조합니다. 우리는 최고의 재료만을 사용하고 엄격한 품질 관리 절차를 준수하여 모든 플랜지가 최고 수준의 성능과 신뢰성을 충족하는지 확인합니다.
새로운 아연 도금 파이프 시스템을 설계하든 기존 시스템을 유지 관리하든 관계없이 당사 기술 팀에 문의하여 요구 사항을 논의하시기 바랍니다. 상세한 제품 사양, 재료 선택 지원 및 적용 지원을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 수처리, 산업 및 상업용 배관 프로젝트에서 신뢰할 수 있는 파트너로 만들었습니다.
지금 Wenzhou Longan Flange Co., Ltd.에 문의하세요.스레드 플랜지 요구 사항에 대해 논의하고 당사의 플랜지가 아연 도금 파이프 시스템의 신뢰성과 효율성을 어떻게 향상시킬 수 있는지 알아보십시오.
