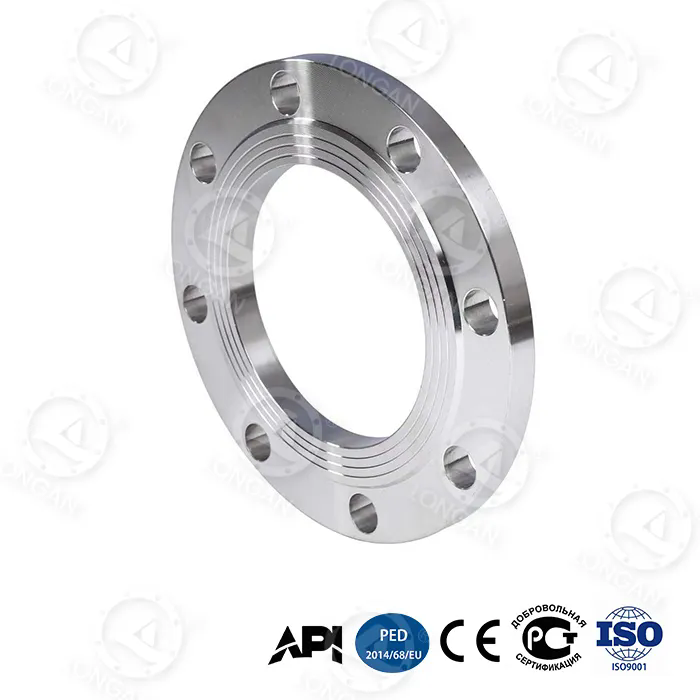

석유화학 공장의 볼트 플랫 플랜지 연결에는 100bar를 초과하는 압력과 400°C를 초과하는 온도의 공정 유체가 포함되어야 합니다. 씰은 단일 구성요소가 아닌 시스템(플랜지 면, 개스킷 및 볼트)에 의해 생성됩니다. 볼트를 조이면 플랜지 면 사이의 개스킷을 압축하는 조임력이 생성됩니다. 개스킷은 플랜지 표면의 미세한 불규칙성을 변형하고 채워 누출을 방지하는 장벽을 만듭니다. 이것은 충분히 간단해 보인다. 그러나 플랜지 누출은 산업 재해 및 생산 손실의 가장 일반적인 원인 중 하나입니다. 그 이유는 안정적인 씰을 얻으려면 볼트 하중, 개스킷 압축 및 플랜지 강성의 정확한 균형이 필요하기 때문입니다. 이러한 균형은 부적절한 설치, 잘못된 볼트 토크 또는 열악한 플랜지 표면 품질로 인해 쉽게 깨지기 때문입니다.
어떻게에 대한 질문플랫 플랜지따라서 볼트를 사용하여 안정적인 밀봉을 달성하는 것은 볼트가 단단해질 때까지 볼트를 조이는 것만으로는 충분하지 않습니다. 그것은 엔지니어링의 문제입니다. 볼트 하중은 가스켓을 밀봉할 만큼 충분히 압축해야 하지만, 가스켓이 부서지거나 볼트가 변형될 정도로 너무 높으면 안 됩니다. 플랜지 면은 개스킷이 잘 맞도록 평평하고 매끄러워야 하지만, 개스킷이 고정될 수 없을 정도로 매끄러워서는 안 됩니다. 균일한 하중 분포를 보장하려면 볼트를 특정 순서로 조여야 합니다. 그리고 전체 어셈블리는 밀봉력을 잃지 않고 작동 압력, 온도 및 열 순환을 견딜 수 있도록 설계되어야 합니다. 이 기사에서는 이러한 각 요소를 기술적으로 자세히 검토하여 엔지니어, 유지 관리 전문가 및 조달 전문가에게 볼트 플랫 플랜지 씰링에 대한 포괄적인 이해를 제공합니다. ~에온주용안플랜지유한회사, 우리 공장은 20년 넘게 플랫 플랜지를 제조해 왔으며 밀봉 신뢰성을 결정하는 요소에 대한 깊은 이해를 발전시켜 왔습니다.
플랫 플랜지가 어떻게 안정적인 밀봉을 달성하는지 이해하려면 먼저 볼트 체결부의 메커니즘을 이해해야 합니다. 볼트를 조이면 탄성적으로 늘어납니다. 볼트는 스프링처럼 작용하며 볼트의 장력은 두 플랜지 면을 함께 당기는 조임력을 생성합니다. 이 조임력은 플랜지 면을 통해 개스킷으로 전달됩니다. 플랜지보다 부드러운 재질로 만들어진 가스켓이 압축됩니다. 압축되면서 미세한 골로 흘러 들어가 플랜지 면에 흠집이 생기고, 가압된 유체가 쉽게 침투할 수 없는 구불구불한 경로가 만들어집니다. 개스킷이 이러한 불규칙성을 채울 만큼 충분히 압축되고 개스킷의 잔류 압축 응력이 유체의 내부 압력보다 클 때 밀봉이 이루어집니다.
핵심 원리는 개스킷이 조인트의 사용 수명 동안 압축 상태로 유지되어야 한다는 것입니다. 압축 응력이 임계 수준 아래로 떨어지면 씰이 누출됩니다. 압축 응력은 여러 가지 이유로 떨어질 수 있습니다. 개스킷은 시간이 지남에 따라, 특히 온도가 상승하면 이완(크리프)될 수 있습니다. 이완이나 진동으로 인해 볼트의 장력이 약해질 수 있습니다. 열팽창이나 굽힘으로 인해 플랜지 면이 분리될 수 있습니다. 플랫 플랜지 설계는 이러한 모든 요소를 고려해야 합니다. 더 두껍고 더 견고한 플랜지는 굽힘에 저항하고 개스킷에 더 균일한 압축 응력을 유지합니다. 더 많은 수의 작은 볼트는 더 적은 수의 큰 볼트보다 더 균일한 조임력을 제공합니다. 그리고 개스킷 재료는 이완과 화학적 공격에 저항할 수 있도록 선택해야 합니다.
다음 표에는 볼트 체결식 플랫 플랜지 씰의 신뢰성을 결정하는 주요 힘과 요소가 요약되어 있습니다.
| 요인 | 설명 | 밀봉에 미치는 영향 |
| 볼트 장력 | 조였을 때 볼트의 탄성 신축 | 가스켓을 압축하는 체결력 제공 |
| 개스킷 압축 | 볼트 하중을 받는 개스킷의 변형 | 표면의 요철을 채우고 씰을 만듭니다. |
| 플랜지 강성 | 볼트 하중 하에서 굽힘에 대한 플랜지의 저항 | 표면 전체에 걸쳐 균일한 개스킷 압축을 보장합니다. |
| 개스킷 완화 | 시간 경과에 따른 압축 응력 손실 | 밀봉력을 감소시킵니다. 최소화되어야 한다 |
| 열 효과 | 볼트, 플랜지, 개스킷의 차등 팽창 | 볼트 하중을 늘리거나 줄일 수 있습니다. |
| 내부 압력 | 공정 유체에 의해 가해지는 힘 | 플랜지를 분리하는 경향이 있습니다. 볼트 하중으로 대응해야 함 |
온주용안플랜지유한회사에서는 이러한 요소를 최적화하기 위해 플랫 플랜지를 설계합니다. 당사의 플랜지는 고품질 강철로 제조되었으며 정확한 치수로 가공되어 적절한 맞춤과 하중 분산을 보장합니다. 또한 당사는 고객이 특정 응용 분야에서 신뢰할 수 있는 씰을 달성할 수 있도록 볼트 선택, 개스킷 선택 및 조임 절차에 대한 기술 지침을 제공합니다.
볼트 하중은 안정적인 밀봉을 달성하는 데 가장 중요한 변수입니다. 볼트 하중이 너무 낮으면 개스킷이 밀봉할 만큼 충분히 압축되지 않습니다. 볼트 하중이 너무 높으면 개스킷이 찌그러지거나 볼트가 휘어지거나 플랜지가 손상될 수 있습니다. 목표 볼트 하중은 개스킷 재료의 최소 및 최대 압축 응력을 지정하는 개스킷 제조업체의 권장 사항에 따라 결정됩니다. 그런 다음 이 응력은 볼트의 나사산 마찰과 조인트의 형상을 사용하여 토크 값으로 변환됩니다. 토크-장력 관계는 다음 공식으로 제공됩니다. T = K × D × F. 여기서 T는 토크, K는 너트 계수(마찰을 설명하는 무차원 계수), D는 공칭 볼트 직경, F는 원하는 볼트 장력입니다.
너트 계수 K는 중요하지만 종종 오해되는 매개변수입니다. 나사산의 윤활, 볼트와 너트의 표면 마감, 코팅 여부에 따라 달라집니다. K의 일반적인 값은 윤활 강철 볼트의 경우 0.2이지만 조건에 따라 0.1~0.3 범위일 수 있습니다. 이는 동일한 토크 값이 3배만큼 달라지는 볼트 장력을 생성할 수 있음을 의미합니다. 이것이 바로 토크만으로는 볼트 하중을 신뢰할 수 있는 지표로 사용할 수 없는 이유입니다. 중요한 응용 분야의 경우 엔지니어는 볼트 신장 측정이나 직접 장력 표시기와 같은 보다 정확한 방법을 사용합니다. 아래 표에는 일반적인 볼트 크기와 개스킷 재질에 대한 일반적인 토크 값이 나와 있습니다.
| 볼트 크기 | 가스켓 종류 | 목표 볼트 응력(MPa) | 권장 토크(Nm) | 너트 계수(K) |
| M16 | 고무 | 30 - 50 | 80 - 120 | 0.20 |
| M16 | PTFE | 40 - 60 | 100 - 150 | 0.20 |
| M20 | 나선형 상처 | 60 - 80 | 200 - 280 | 0.18 |
| M24 | 나선형 상처 | 60 - 80 | 350 - 480 | 0.18 |
| M24 | 금속 재킷 | 80 - 120 | 450 - 650 | 0.16 |
우리 공장에서는 우리가 제조하는 각 플랫 플랜지에 대한 자세한 토크 사양을 고객에게 제공합니다. 이러한 사양은 플랜지 치수, 볼트 크기 및 재질, 개스킷 유형 및 작동 조건을 기반으로 합니다. 또한 보정된 토크 렌치를 사용하고 마이크로미터로 볼트 신장률을 측정하거나 초음파 볼트 장력 측정기를 사용하는 등 두 번째 방법을 사용하여 볼트 장력을 검증하는 것이 좋습니다. 볼트 부하 제어에 대한 이러한 엄격한 접근 방식은 중요한 응용 분야에서 안정적인 밀봉을 달성하는 데 필수적입니다.
개스킷은 볼트로 체결된 플랫 플랜지 연결에서 실제로 씰을 생성하는 구성 요소입니다. 플랜지 면 사이에 압착되는 압축성 재료입니다. 개스킷은 플랜지 표면의 불규칙한 표면에 맞도록 충분히 부드러워야 하지만, 내부 압력과 공정 유체의 화학적 공격을 견딜 수 있을 만큼 충분히 강해야 합니다. 또한 시간이 지나도 열 순환 하에서도 압축 응력을 유지할 수 있을 만큼 탄력성이 있어야 합니다. 모든 용도에 적합한 단일 가스켓 재료는 없습니다. 개스킷 재료의 선택은 특정 응용 분야의 온도, 압력 및 화학적 호환성 요구 사항에 따라 달라집니다.
플랫 플랜지에 사용되는 가장 일반적인 개스킷 재료는 고무, PTFE, 나선형 권선 및 금속 재킷입니다. 고무 개스킷은 물 및 공기 라인과 같은 저압, 저온 응용 분야에 사용됩니다. PTFE 개스킷은 공격적인 유체에 대한 저항이 필요한 화학 응용 분야에 사용됩니다. 나선형 상처 개스킷은 증기 및 탄화수소 라인과 같은 고압, 고온 응용 분야에 사용됩니다. 금속 재킷 개스킷은 최고 수준의 온도 및 압력 저항이 요구되는 가장 까다로운 응용 분야에 사용됩니다. 아래 표에서는 이러한 개스킷 재질의 주요 특성을 비교합니다.
| 개스킷 재질 | 최대 온도(°C) | 최대 압력(bar) | 내화학성 | 일반적인 응용 |
| 고무(NBR) | 100 | 16 | 좋음(물,기름) | 물, 공기, 저압 증기 |
| PTFE | 260 | 40 | 훌륭한 | 화학 처리, 식품 |
| 나선형 상처 | 500 | 100 | 매우 좋은 | 증기, 탄화수소, 고압 |
| 금속 재킷 | 600 | 150 | 훌륭한 | 고온, 고압 |
온주용안플랜지유한회사에서는 개스킷을 제조하지 않지만 고객이 선택한 개스킷이 당사의 플랫 플랜지와 호환되는지 확인하기 위해 고객과 긴밀히 협력합니다. 우리는 적절한 개스킷 장착에 중요한 돌출된 면 높이와 표면 마감을 포함하여 상세한 플랜지 면 치수를 제공합니다. 또한 가스켓 제조업체의 권장 사항을 기반으로 가스켓 압축 응력 및 볼트 토크에 대한 지침도 제공합니다. 우리의 목표는 플랜지, 개스킷, 볼트 등 전체 볼트 체결 시스템이 함께 작동하여 안정적인 밀봉을 달성하도록 하는 것입니다.
플랜지 면의 표면 마감은 종종 간과되는 중요한 매개변수입니다. 개스킷은 씰을 생성하기 위해 플랜지 면의 불규칙한 표면을 준수할 수 있어야 합니다. 표면이 너무 거칠면 가스켓이 깊은 골을 메우지 못하여 누수 경로가 남을 수 있습니다. 표면이 너무 매끄러우면 개스킷이 표면을 붙잡지 못하고 압력을 가해 미끄러지거나 돌출될 수 있습니다. 최적의 표면 마감은 이 두 가지 극단 사이의 균형입니다. 대부분의 개스킷 재질의 경우 Ra 3.2~6.3마이크로미터의 표면 거칠기를 권장합니다. 이는 일반적으로 "축음기" 마감으로 알려진 톱니 모양 또는 동심 홈 패턴으로 플랜지 면을 가공함으로써 달성됩니다.
축음기 마감은 ASME B16.5 및 EN 1092-1과 같은 표준에 지정되어 있습니다. 마무리는 플랜지 면의 연속적인 나선형 홈을 절단하는 도구를 통해 생성됩니다. 홈 깊이와 간격은 원하는 거칠기를 달성하도록 제어됩니다. 홈 패턴은 개스킷이 잡을 수 있는 일련의 융기와 골을 제공합니다. 이 그립은 개스킷이 내부 압력으로 인해 터지는 것을 방지하고 열 순환 시 씰을 유지하는 데 도움이 됩니다. 아래 표에는 다양한 가스켓 재질에 권장되는 표면 마감이 나와 있습니다.
| 개스킷 재질 | 권장 표면 거칠기(Ra, µm) | 마감 유형 |
| 고무 | 3.2 - 6.3 | 축음기(동심 또는 톱니 모양) |
| PTFE | 1.6 - 3.2 | 축음기 또는 부드러운 |
| 나선형 상처 | 3.2 - 6.3 | 축음기 |
| 금속 재킷 | 3.2 - 6.3 | 축음기 |
우리 공장에서는 정밀 공구가 장착된 CNC 선반을 사용하여 모든 플랫 플랜지 면을 지정된 표면 마감으로 가공합니다. 프로파일로미터를 사용하여 표면 마감을 확인하고 결과를 품질 관리 문서에 기록합니다. 이를 통해 우리가 생산하는 모든 플랫 플랜지는 개스킷 장착을 위한 최적의 표면을 제공합니다. 또한 당사는 다양한 가스켓 유형 및 응용 분야의 요구 사항을 충족하기 위해 매끄러운 마감, 톱니 모양 마감, 링 조인트 마감을 포함한 다양한 페이스 마감을 제공합니다.
볼트 조임 순서는 안정적인 밀봉을 달성하는 데 있어 또 다른 중요한 요소입니다. 볼트를 무작위 순서로 한 번에 하나씩 조이면 플랜지가 변형되고 개스킷 압축이 고르지 않게 됩니다. 이는 최종 토크 값이 정확하더라도 누출로 이어질 수 있습니다. 올바른 절차는 여러 번에 걸쳐 별 모양이나 십자 모양으로 볼트를 조이는 것입니다. 첫 번째 패스는 개스킷을 장착하고 플랜지를 정렬하기 위해 낮은 토크 패스(일반적으로 최종 토크의 30%)여야 합니다. 두 번째 패스는 중간 토크 패스(일반적으로 최종 토크의 60%)여야 합니다. 최종 패스는 다시 별 패턴으로 최대 토크로 이루어져야 합니다. 이러한 점진적이고 균일한 조임은 개스킷이 균일하게 압축되고 플랜지 면이 평행을 유지하도록 보장합니다.
패스 수와 특정 토크 값은 플랜지 크기, 볼트 수 및 개스킷 재질에 따라 달라집니다. 볼트가 많은 대형 플랜지의 경우 3~4개의 패스가 필요할 수 있습니다. 작은 플랜지의 경우 두 번의 패스로 충분할 수 있습니다. 아래 표에는 볼트 조임 순서에 대한 일반적인 지침이 나와 있습니다.
| 플랜지 크기 | 볼트 수 | 추천 패스 | 토크 패턴 |
| DN50 - DN100 | 4 - 8 | 2 | 별무늬 |
| DN150 - DN300 | 8 - 12 | 3 | 별무늬 |
| DN350 - DN600 | 12 - 20 | 3 - 4 | 별무늬 |
| > DN600 | > 20 | 4+ | 별 패턴, 여러 단계 |
조임 절차가 올바르게 수행되었는지 확인하려면 품질 관리가 필수적입니다. 최종 토크 통과 후 자격을 갖춘 검사관은 보정된 토크 렌치를 사용하여 각 볼트의 토크를 확인해야 합니다. 검사관은 또한 플랜지가 평행한지 확인하기 위해 원주 주변의 여러 지점에서 플랜지 면 사이의 간격을 확인해야 합니다. 간격이 고르지 않으면 볼트를 풀고 조이는 과정을 반복해야 합니다. Wenzhou Longan Flange Co., Ltd.에서는 우리가 제조하는 모든 플랫 플랜지에 대한 자세한 설치 지침과 토크 사양을 고객에게 제공합니다. 또한 당사는 고객이 중요한 응용 분야에서 안정적인 밀봉을 달성할 수 있도록 현장 교육 및 기술 지원을 제공합니다.
질문 1: 플랫 플랜지의 올바른 볼트 토크는 얼마입니까?
답변: 올바른 볼트 토크는 볼트 크기, 볼트 재질, 개스킷 재질 및 작동 조건에 따라 다릅니다. 이는 일반적으로 개스킷 제조업체에서 지정하거나 공식 T = K × D × F를 사용하여 계산됩니다. 여기서 K는 너트 계수, D는 볼트 직경, F는 목표 볼트 장력입니다. Wenzhou Longan Flange Co., Ltd.에서 제조하는 모든 플랫 플랜지에 대한 자세한 토크 사양을 제공합니다. 보정된 토크 렌치를 사용하고 권장되는 조임 순서를 따르는 것이 중요합니다.
질문 2: 볼트를 지정된 토크로 조인 후에도 플랫 플랜지에서 누출이 발생하는 이유는 무엇입니까?
답변: 여러 가지 이유가 있을 수 있습니다. 개스킷이 손상되었거나 재질이 잘못되었을 수 있습니다. 플랜지 면이 손상되었거나 표면 마감이 올바르지 않을 수 있습니다. 볼트가 오염되었거나 윤활이 부적절하게 처리되어 너트 계수가 가정된 값과 다를 수 있습니다. 플랜지가 평행하지 않을 수 있습니다. 또는 작동 조건이 개스킷의 압력 또는 온도 등급을 초과할 수 있습니다. 근본 원인을 파악하려면 모든 구성 요소를 철저히 검사하고 설치 절차를 검토해야 합니다.
질문 3: 레이즈드 페이스와 플랫 페이스 플랜지의 차이점은 무엇입니까?
답변: 레이즈드 페이스 플랫 플랜지는 페이스에 작은 레이즈드 링이 있는 반면, 플랫 페이스 플랜지는 완전히 평평한 페이스를 가지고 있습니다. 돌출된 면은 볼트 하중을 개스킷에 집중시켜 밀봉 응력을 증가시키도록 설계되었습니다. 플랫 페이스 플랜지는 전면 개스킷과 함께 사용되며 저압 응용 분야 및 주철 또는 플라스틱 플랜지와 함께 일반적입니다. 선택은 용도와 결합 플랜지에 따라 달라집니다.
질문 4: 플랫 플랜지 볼트를 얼마나 자주 다시 조여야 합니까?
대답: 플랫 플랜지 볼트는 처음 24시간 작동한 후 다시 조여야 하며, 특히 열 팽창과 개스킷 이완으로 인해 볼트 하중이 손실될 수 있는 고온 적용 분야에서는 더욱 그렇습니다. 그 후에는 일반적으로 연간 가동 중단과 같은 예정된 유지 관리 간격 동안 재조임이 수행됩니다. 빈도는 애플리케이션의 중요성과 작동 조건에 따라 달라집니다. 누출 여부를 정기적으로 검사하는 것도 권장됩니다.
질문 5: 플랫 플랜지가 밀봉할 수 있는 최대 압력은 얼마입니까?
답변: 플랫 플랜지가 밀봉할 수 있는 최대 압력은 플랜지 등급, 개스킷 재질 및 볼트 하중에 따라 달라집니다. 예를 들어 나선형으로 감긴 개스킷이 있는 클래스 150 플랫 플랜지는 주변 온도에서 최대 20bar까지 밀봉할 수 있습니다. 클래스 300 플랜지는 최대 50bar까지 밀봉할 수 있습니다. 압력이 높을수록 더 높은 플랜지 등급과 더 견고한 개스킷 재질이 필요합니다. 우리 공장에서는 다양한 응용 분야의 요구 사항을 충족하기 위해 다양한 압력 등급의 플랫 플랜지를 제조합니다.
볼트로 고정된 플랫 플랜지로 안정적인 밀봉을 달성하는 것은 시스템 엔지니어링 과제입니다. 이를 위해서는 볼트 하중, 개스킷 압축, 플랜지 강성 및 표면 마감의 올바른 조합이 필요합니다. 개스킷이 조인트의 서비스 수명 동안 압축 상태를 유지하도록 이러한 각 요소를 신중하게 지정하고 제어해야 합니다. 볼트 하중은 개스킷을 압축하기에 충분해야 하지만 개스킷이나 플랜지가 손상될 정도로 높으면 안 됩니다. 개스킷은 공정 유체와 호환되어야 하며 작동 온도와 압력을 견딜 수 있어야 합니다. 플랜지 면은 평평해야 하며 개스킷이 잘 맞고 고정될 수 있도록 표면 마감이 정확해야 합니다. 그리고 균일한 하중 분포를 보장하려면 볼트를 올바른 순서로 조여야 합니다. Wenzhou Longan Flange Co., Ltd.의 공장에서는 20년 넘게 플랫 플랜지를 생산해 왔으며 이러한 요소에 대한 깊은 이해를 쌓아왔습니다. 당사의 플랜지는 적절한 맞춤과 하중 분산을 보장하기 위해 정밀 가공되었으며 고객에게 안정적인 씰을 달성하는 데 필요한 기술 지원을 제공합니다.
새로운 배관 시스템을 설계하든 기존 시스템을 유지 관리하든 당사에 연락하여 플랫 플랜지 요구 사항에 대해 논의하시기 바랍니다. 당사의 엔지니어 팀은 귀하의 응용 분야에 적합한 플랜지를 선택하도록 돕고, 토크 사양을 제공하고, 개스킷 선택 및 설치에 대한 지침을 제공할 수 있습니다. 우리는 고객에게 최고 품질의 제품과 최상의 서비스를 제공하기 위해 최선을 다하고 있습니다.
지금 Wenzhou Longan Flange Co., Ltd.에 문의하세요.플랫 플랜지 요구 사항에 대해 논의하고 당사 제품이 귀하의 중요한 응용 분야에서 안정적인 밀봉을 달성하는 데 어떻게 도움이 될 수 있는지 알아보십시오.
