A 양말t 플랜지소직경, 고압, 고온 시스템용으로 설계된 중요한 배관 부품입니다. 이 심층 가이드에서는 소켓 플랜지가 무엇인지, 작동 방식, 구조적 장점, 치수 표준, 재료 옵션과 석유 및 가스, 화학 처리, 화학 처리 등 안전이 중요한 산업에서 여전히 선호되는 솔루션인 이유 그리고 발전. 실제 엔지니어링 사례와 제조 전문 지식을 바탕으로용안, 이 문서가 도움이 됩니다. 엔지니어, 구매자 및 프로젝트 관리자는 정보를 바탕으로 자신 있게 결정을 내립니다.

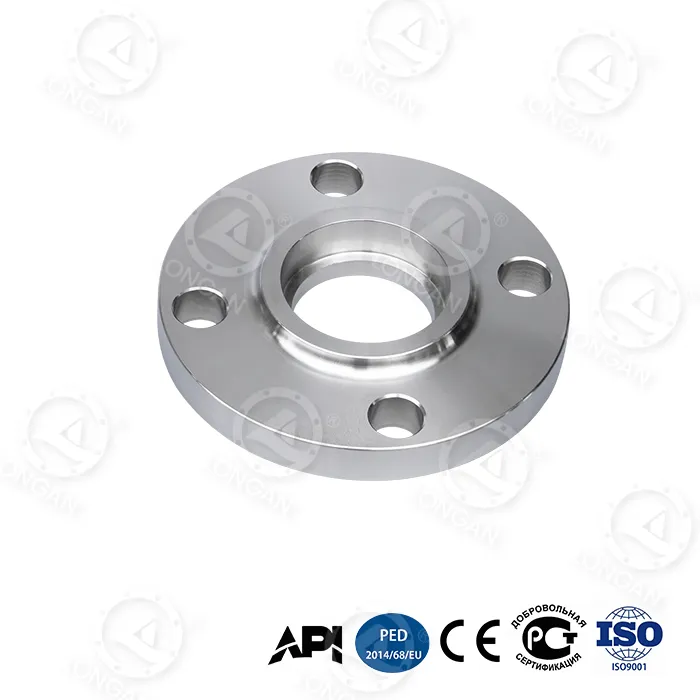

A 소켓 플랜지소켓 용접 플랜지라고도 알려진 은 오목한 소켓으로 설계된 파이프 플랜지 유형입니다. 외부 가장자리 주위에 필렛 용접이 적용되기 전에 파이프를 삽입할 수 있습니다. 슬립온 플랜지와 달리 파이프는 플랜지 보어를 통과하지 않습니다. 대신 소켓 내부에서 멈춰 작고 안전한 조인트를 만듭니다.
소켓 플랜지는 주로 다음 용도로 사용됩니다.작은 공칭 파이프 크기, 일반적으로 NPS ½″ ~ 3″, 고압, 고온 및 공간 제한으로 인해 우수한 접합 무결성이 요구됩니다.
자세한 제품 사양을 직접 살펴보실 수 있습니다.용안의 소켓 플랜지 제조 페이지, 재료 옵션, 압력 등급 및 가공 정밀도를 간략하게 설명합니다.
소켓 플랜지의 설계 원리는 간단하면서도 효과적입니다. 즉, 파이프 이동을 제한하고 용접 응력을 집중시킵니다. 외부에서는 내부 용접 결함의 위험을 최소화합니다.
파이프는 어깨에 도달할 때까지 소켓에 삽입된 다음 약간(일반적으로 1.6mm) 뒤로 당겨서 허용됩니다. 열팽창을 위해. 필렛 용접이 외부에 적용되어 파이프를 플랜지 본체에 단단히 고정합니다.
이 설계에서는 완전 용입 맞대기 용접이 필요하지 않으므로 기계적 강도를 유지하면서 용접 시간이 단축됩니다.
소켓 플랜지는 다음과 같은 장점으로 인해 고압 시스템에 널리 채택됩니다.
소켓 플랜지에 크게 의존하는 산업은 다음과 같습니다.
| 재료 | 기준 | 일반적인 응용 |
|---|---|---|
| 탄소강 | ASTM A105 | 일반 고압 파이프라인 |
| 스테인레스 스틸 | ASTM A182 F304/F316 | 부식성 및 위생 시스템 |
| 합금강 | ASTM A182 F11/F22 | 고온 서비스 |
용안은 모든 소켓 플랜지가 프로젝트 사양을 충족하는지 확인하기 위해 완전한 재료 추적성과 PMI 테스트를 제공합니다.
소켓 플랜지는 주요 글로벌 표준에 따라 제조됩니다.
압력 등급은 일반적으로 클래스 150에서 클래스 2500까지 다양하므로 소켓 플랜지는 극한의 작동 조건에 적합합니다.
| 플랜지 유형 | 힘 | 일반적인 크기 범위 | 사용 사례 |
|---|---|---|---|
| 소켓 플랜지 | 높은 | 작은 직경 | 고압 및 소형 시스템 |
| 슬립온 플랜지 | 중간 | 넓은 | 저압 ~ 중압 |
| 용접 넥 플랜지 | 매우 높음 | 모든 사이즈 | 중요한 스트레스 시스템 |
용안에서는 CNC 가공, 엄격한 치수 검사 및 다음 사항을 완벽하게 준수하여 소켓 플랜지를 생산합니다. 국제 표준. 각 배치는 육안 검사, 기계적 테스트 및 표면 처리 검증을 거칩니다.
이러한 제조 원칙은 제공되는 모든 소켓 플랜지가 까다로운 환경에서도 안정적으로 작동하도록 보장합니다.
예, 적절하게 용접 및 설치되면 소켓 플랜지는 주기적 압력 조건에서 잘 작동합니다.
직경이 클수록 응력 집중과 용접 난이도가 높아져 다른 플랜지 유형이 더욱 실용적이 됩니다.
전적으로. 스테인레스강 및 합금 옵션은 탁월한 내식성을 제공합니다.
올바른 소켓 플랜지를 선택하는 것은 단지 사양이 아니라 장기적인 시스템 안전성, 성능 및 비용 효율성에 관한 것입니다. 입증된 제조 경험과 글로벌 프로젝트 지원을 통해 Longan은 귀하의 응용 분야에 가장 신뢰할 수 있는 솔루션을 선택할 수 있도록 도와드릴 준비가 되어 있습니다.
새로운 프로젝트를 계획 중이거나 기술 지원이 필요한 경우,저희에게 연락주세요오늘 당사 엔지니어링 팀과 귀하의 소켓 플랜지 요구 사항에 대해 논의하겠습니다.
