파이프라인 시스템에 적합한 빅 사이즈 플랜지를 선택하는 방법

큰 크기의 플랜지석유 및 가스, 발전, 석유화학 처리, 해양 엔지니어링과 같은 산업에 사용되는 대구경 및 고압 파이프라인 시스템에서 중요한 역할을 합니다. 적합한 대형 플랜지를 선택하려면 플랜지 유형, 재료, 압력 등급, 제조 표준 및 설치 조건을 포함한 여러 요소를 평가해야 합니다.

이 심층 가이드는 기술적 고려 사항, 산업 표준, 일반적인 응용 분야 및 모범 사례를 다루면서 파이프라인 시스템에 적합한 대형 플랜지를 선택하는 방법을 설명하여 엔지니어, 조달 관리자 및 프로젝트 소유자가 정보에 기초한 결정을 내리는 데 도움을 줍니다.

목차

• 빅 사이즈 플랜지란 무엇입니까?
• 빅사이즈 플랜지의 응용
• 큰 크기 플랜지의 일반적인 유형
• 큰 크기의 플랜지에 대한 재료 선택
• 국제 표준 및 사양
• 큰 크기의 플랜지를 선택할 때의 주요 요소
• 제조 및 품질 관리
• 설치 문제 및 모범 사례
• 큰 크기 플랜지 대 표준 플랜지
• 자주 묻는 질문

빅 사이즈 플랜지란 무엇입니까?

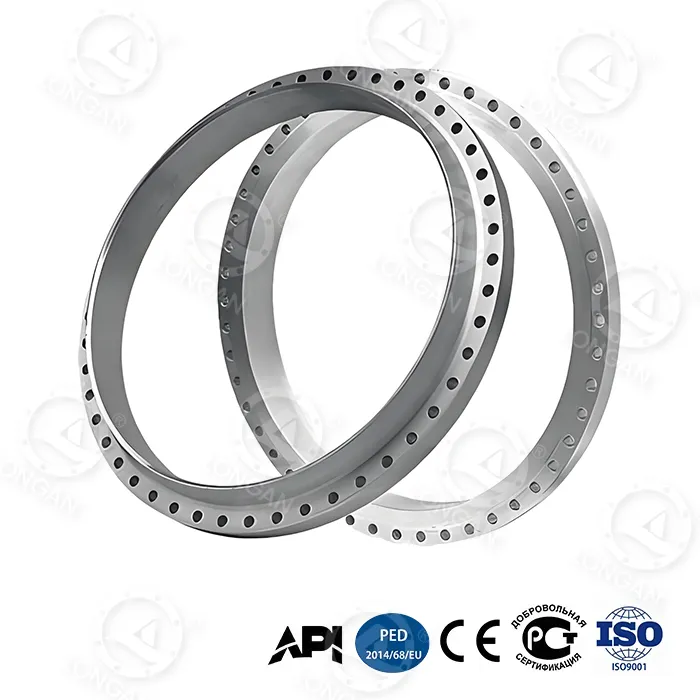

A 큰 사이즈의 플랜지일반적으로 DN600(24인치)보다 큰 공칭 직경을 가진 플랜지를 말하지만, 많은 중공업 프로젝트에서는 플랜지가 DN1000, DN2000 또는 그보다 더 클 수도 있습니다. 이 플랜지는 까다로운 환경에서 대형 파이프, 밸브, 펌프 및 압력 용기를 연결하도록 설계되었습니다.

표준 플랜지와 달리 대형 플랜지는 다음을 견뎌야 합니다.

• 매우 높은 내부 압력
• 큰 기계적 부하
• 열팽창 및 진동
• 가혹한 화학 또는 해양 환경

다음과 같은 제조업체용안글로벌 인프라 프로젝트에 대한 엄격한 치수 정확도 및 성능 요구 사항을 충족하는 대형 플랜지 생산을 전문으로 합니다.

빅사이즈 플랜지의 응용

대형 플랜지는 유체 운송에 큰 유량과 높은 신뢰성이 요구되는 산업에서 널리 사용됩니다.

큰 크기 플랜지의 일반적인 유형

올바른 플랜지 유형을 선택하는 것은 안정적인 파이프라인 시스템의 기초입니다.

1. 웰드넥 빅사이즈 플랜지

• 고압 및 고온 시스템에 가장 적합
• 탁월한 응력 분산 제공
• 석유 및 가스 파이프라인에 일반적으로 사용됨

2. 슬립온 빅사이즈 플랜지

• 정렬 및 설치가 더 쉬워졌습니다.
• 웰드 넥 플랜지에 비해 비용이 저렴함
• 적당한 압력 응용 분야에 적합

3. 블라인드 빅 사이즈 플랜지

• 파이프라인 끝을 닫는 데 사용됩니다.
• 향후 확장 가능
• 압력하중으로 인해 높은 재료강도 요구

4. 링형 조인트(RTJ) 플랜지

• 금속 간 밀봉
• 극한의 압력과 온도에 이상적
• 중요한 시스템에 종종 지정됨

큰 크기의 플랜지에 대한 재료 선택

재료 선택은 플랜지 성능, 수명 및 안전성에 직접적인 영향을 미칩니다.

다음과 같은 경험이 풍부한 제조업체용안 대형 플랜지 공급 업체프로젝트 조건에 따라 적합한 자재를 추천해 드립니다.

국제 표준 및 사양

대형 플랜지는 호환성과 안전성을 보장하기 위해 인정된 국제 표준을 준수해야 합니다.

• ASME B16.5 / ASME B16.47
• EN 1092-1
• DIN 표준
• 학사 표준
• GOST 표준

이러한 표준을 준수하면 치수 정확도, 압력 등급 및 재료 추적성이 보장됩니다.

큰 크기의 플랜지를 선택할 때의 주요 요소

큰 크기의 플랜지를 선택할 때 다음과 같은 중요한 요소를 고려하십시오.

1. 공칭 직경 및 압력 등급
2. 작동 온도
3. 매체(석유, 가스, 물, 화학물질)
4. 설치환경
5. 플랜지 페이싱 유형
6. 장기 유지 관리 요구 사항

제조 및 품질 관리

크기와 용도로 인해 대형 플랜지에는 고급 제조 공정이 필요합니다.

• 단조 또는 압연 링 단조
• 정밀 CNC 가공
• 비파괴검사(UT, MT)
• 치수검사
• 재질 인증 (EN 10204 3.1 / 3.2)

용안은 각각의 대형 플랜지가 국제 프로젝트 요구 사항을 충족하는지 확인하기 위해 엄격한 품질 관리 절차를 구현합니다.

설치 문제 및 모범 사례

큰 크기의 플랜지를 설치하려면 신중한 계획이 필요합니다.

• 누출을 방지하기 위한 적절한 정렬
• 제어된 볼트 조임 순서
• 적절한 개스킷 사용
• 열팽창 허용치

큰 크기 플랜지 대 표준 플랜지

자주 묻는 질문(FAQ)

Q1: 대형 플랜지란 무엇입니까?

큰 크기의 플랜지는 일반적으로 DN600보다 큰 직경의 플랜지를 말하며 대형 파이프라인 시스템용으로 맞춤 제작되는 경우가 많습니다.

Q2: 큰 크기의 플랜지는 맞춤 제작됩니까?

예, 대부분의 대형 플랜지는 프로젝트별 도면 및 표준에 따라 생산됩니다.

Q3: 대형 플랜지를 가장 많이 사용하는 산업 분야는 어디입니까?

석유 및 가스, 발전, 석유화학, 해양 엔지니어링, 수처리 산업.

Q4: 플랜지 품질을 어떻게 보장합니까?

완전한 재료 추적성, 테스트 보고서 및 국제 인증을 제공하는 Longan과 같은 제조업체를 선택하십시오.

올바른 대형 플랜지를 선택하는 것은 안전성, 효율성 및 장기적인 운영 성공에 영향을 미치는 전략적 결정입니다. 다음과 같은 경험이 풍부한 제조업체와 협력하여용안, 가장 까다로운 파이프라인 시스템에서도 안정적인 성능을 보장할 수 있습니다.

대규모 산업 프로젝트를 계획 중이고 전문가의 안내나 맞춤형 대형 플랜지 솔루션이 필요한 경우 언제든지 문의해 주세요.저희에게 연락주세요오늘 귀하의 요구 사항에 대해 논의하겠습니다.
