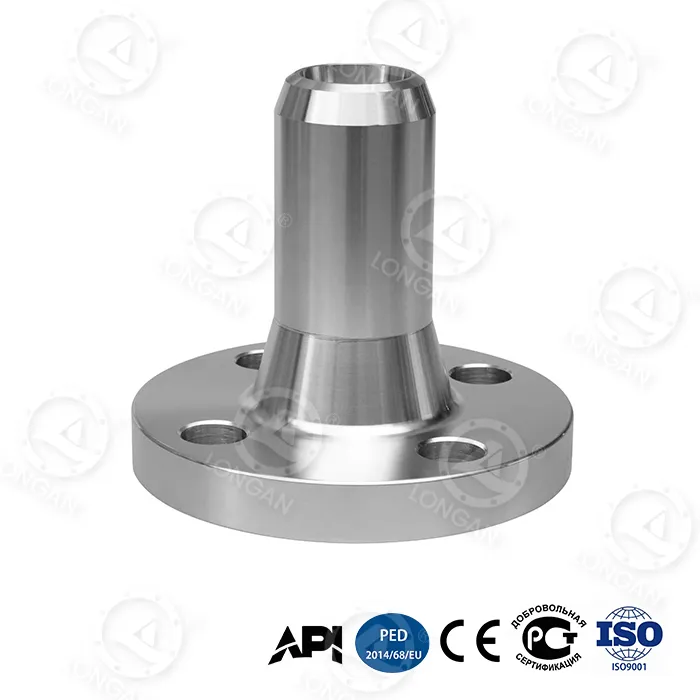

론g 웰드 넥 플랜지(LWN 플랜지)고압, 고온 및 중요한 서비스 배관 시스템을 위해 특별히 설계된 구성 요소입니다. 확장된 테이퍼형 허브가 특징인 이 플랜지는 표준 웰드 넥 플랜지에 비해 우수한 응력 분포, 향상된 피로 저항 및 향상된 구조적 무결성을 제공합니다. 이 기사에서는 긴 웰드 넥 플랜지의 정의, 작동 방식, 제조 표준, 재료 옵션, 주요 응용 분야, 석유 및 가스, 석유화학, 발전과 같은 까다로운 산업에 필수적인 이유를 살펴봅니다.
A 긴 용접 넥 플랜지플랜지 면에서 아래로 파이프 벽 두께까지 점차 가늘어지는 확장된 목(허브)이 특징인 용접 목 플랜지 유형입니다. 이 연장된 허브 길이는 부드러운 전환을 제공하여 용접 접합부의 응력 집중을 최소화합니다.
표준 웰드 넥 플랜지와 달리 긴 웰드 넥 플랜지는 일반적으로 특정 배관 요구 사항에 맞게 맞춤 설계 및 가공됩니다. 이는 안전성, 신뢰성 및 장기 성능이 중요한 가혹한 서비스 조건에서 널리 사용됩니다.
고압 배관 시스템은 극심한 내부 힘, 온도 변동 및 기계적 스트레스를 받습니다. 긴 웰드 넥 플랜지는 이러한 위험을 완화하는 데 중요한 역할을 합니다.
해양 석유 플랫폼 및 원자력 발전소와 같은 산업에서는 실패가 허용되지 않으므로 긴 웰드 넥 플랜지가 선호됩니다.
| 특징 | 긴 용접 넥 플랜지 | 표준 용접 넥 플랜지 |
|---|---|---|
| 허브 길이 | 펼친 | 기준 |
| 스트레스 분포 | 훌륭한 | 보통의 |
| 피로 저항 | 높은 | 낮추다 |
| 일반적인 응용 | 고압 및 중요 시스템 | 일반 배관 시스템 |
긴 웰드 넥 플랜지는 일반적으로 단조와 정밀 가공을 통해 제조됩니다. 프로세스에는 다음이 포함됩니다.
제조업체는 다음과 같습니다.용안국제 표준 준수를 보장하기 위해 엄격한 품질 관리 시스템을 구현합니다.
| 재료 | 기준 | 일반적인 사용 |
|---|---|---|
| 탄소강 | ASTM A105 | 석유 및 가스, 일반 서비스 |
| 저합금강 | ASTM A182 F11/F22 | 고온 서비스 |
| 스테인레스 스틸 | ASTM A182 F304/F316 | 부식성 환경 |
| 이중 강철 | ASTM A182 F51/F53 | 해양 및 해양 |
긴 웰드넥 플랜지는 일반적으로 다음에 따라 제조됩니다.
공급업체를 선택할 때 다음 요소를 고려하십시오.
용안신뢰할 수 있는 리드타임과 엄격한 품질 보증으로 고품질의 긴 웰드넥 플랜지를 제공하는 것으로 인정받고 있습니다.
일반적으로 맞춤 제작되지만 ASME 및 ASTM 표준에 따라 설계됩니다.
확장된 허브, 추가 재료 및 가공으로 인해 초기 비용이 높아지지만 안정성을 통해 장기적으로 비용을 절감할 수 있습니다.
그렇습니다. 특히 스테인리스강이나 이중 합금으로 제조된 경우에는 더욱 그렇습니다.
일반적인 검사에는 UT, RT, 치수 검사 및 PMI 테스트가 포함됩니다.
긴 웰드넥 플랜지는 고압 및 중요 배관 시스템의 필수 구성요소입니다. 탁월한 디자인, 강화된 응력 분산 및 탁월한 내구성으로 인해 안전성과 성능이 타협될 수 없는 산업 분야에서 선호되는 솔루션입니다.
엔지니어링 전문 지식이 뒷받침되는 신뢰할 수 있는 고품질 긴 웰드 넥 플랜지를 찾고 계시다면,용안당신의 믿을 수 있는 파트너입니다.문의하기오늘 귀하의 프로젝트 요구 사항에 대해 논의하고 전문적인 기술 지원을 받으시기 바랍니다.
